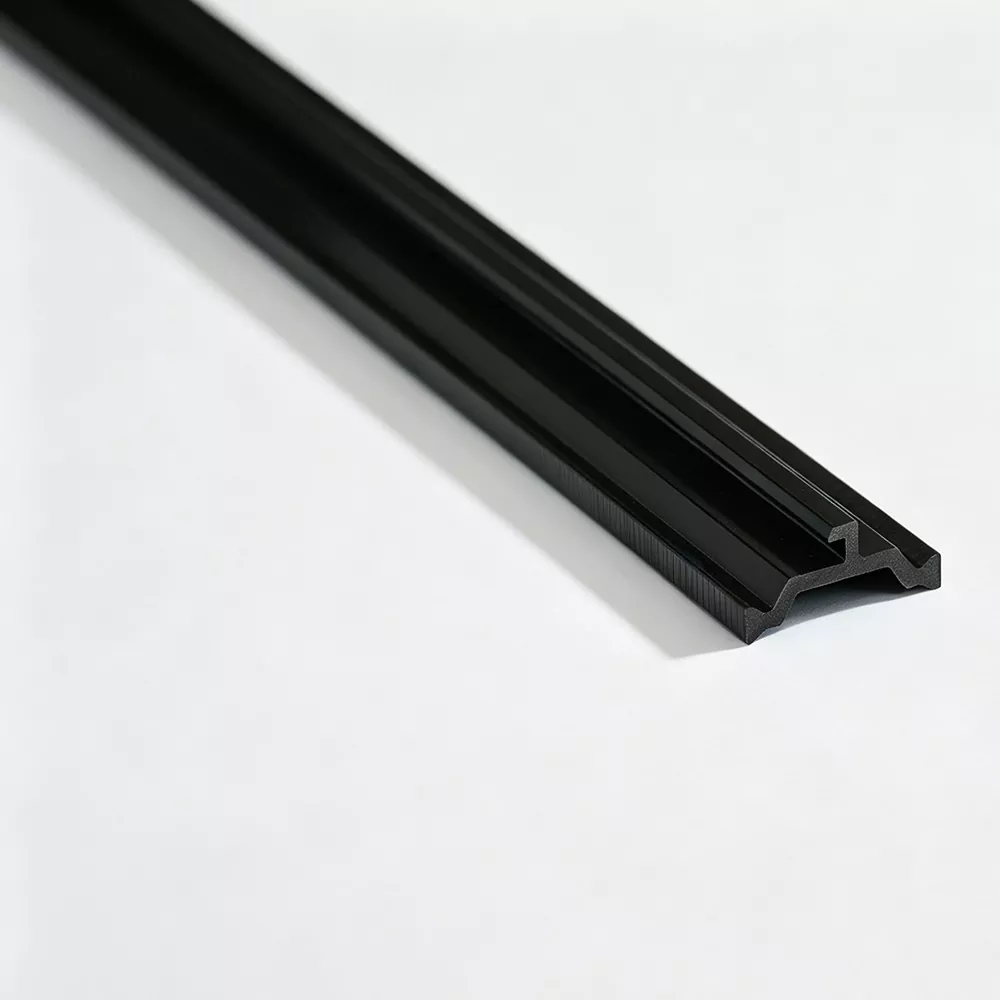

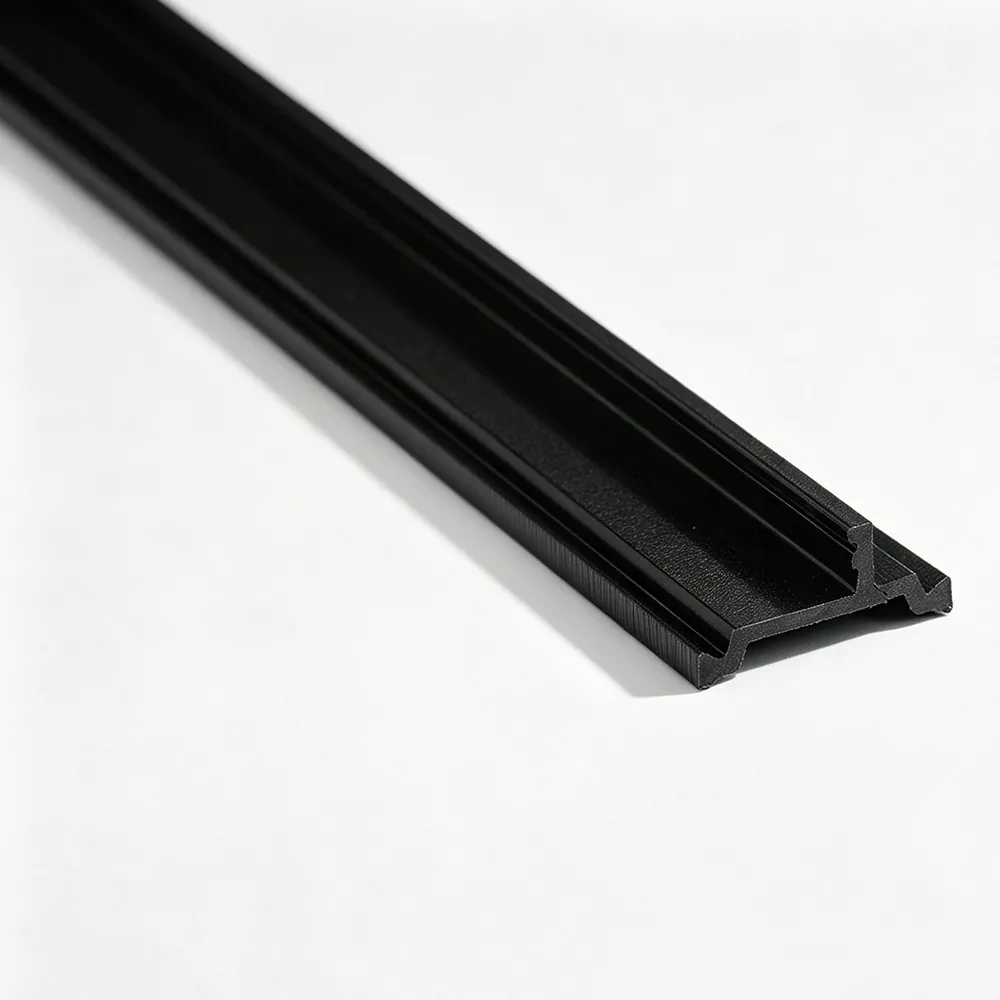

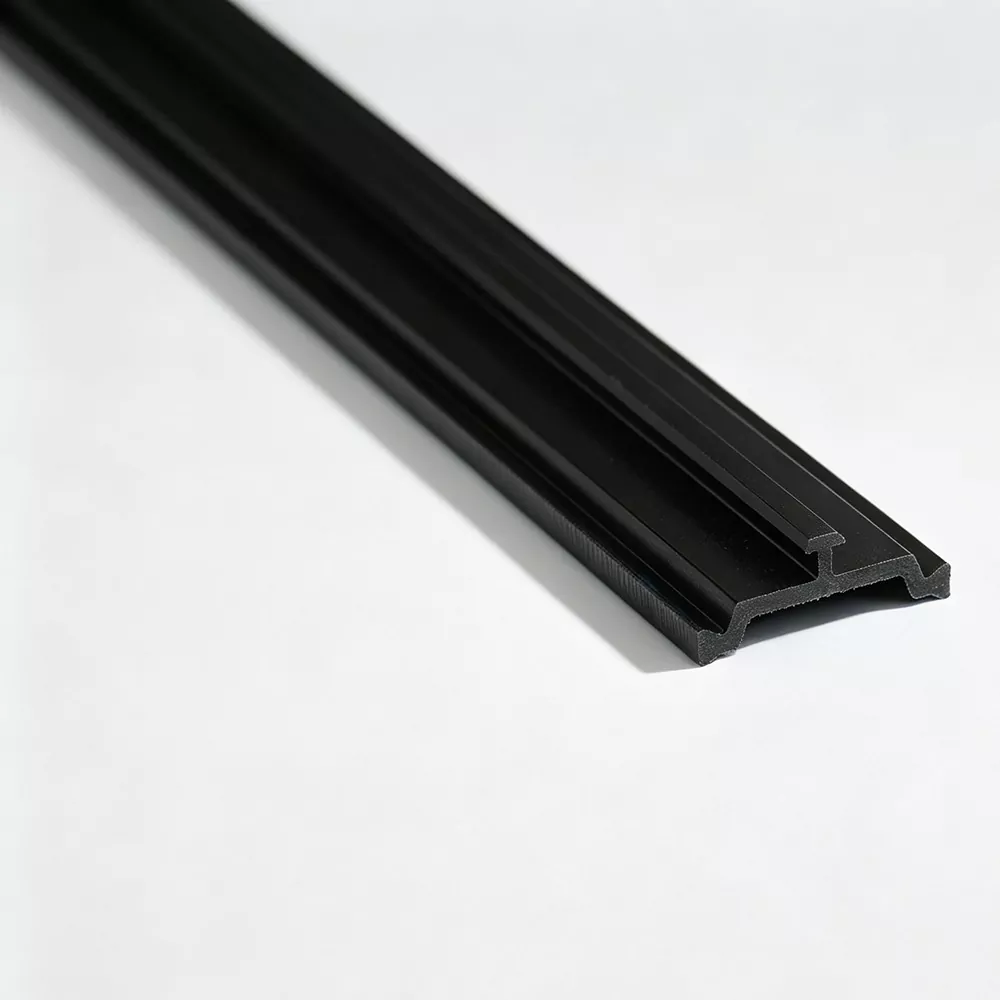

Thermische isolatiestrip voor schuiframen

Thermische isolatiestrip voor schuiframen wordt geïnstalleerd in thermisch onderbroken aluminium frame- of vleugelprofielen om een ​​niet-metalen scheiding te creëren tussen de binnenste en buitenste aluminium secties. Jinxing, een Chinese fabrikant en fabriek, produceert deze profielen voornamelijk uit PA66 GF25 en ontwikkelt de stripgeometrie volgens de aluminium extrusie, groefconfiguratie en verbindingsstructuur.

Ontworpen voor schuifraamprofielen

Een schuifraam gebruikt niet dezelfde profielopstelling als een conventioneel scharnierend raam. Het frame bevat meestal sporen en de vleugel beweegt langs het ontworpen loopgedeelte. De thermische isolatiestrip voor schuiframen moet daarom binnen het beschikbare aluminium profiel passen zonder de functionele geometrie van het schuifsamenstel te verstoren.

Bij het selecteren van een strip zijn de belangrijke afmetingen onder meer:

· Aluminium groefbreedte en -diepte

· Strookbreedte en -dikte

· Vergrendelingsstructuur

· Positie binnen het frame of vleugel

· Vrije ruimte rond het schuifgedeelte

· Profielmontagemethode

De stripspecificatie moet vóór productie worden bevestigd aan de hand van de daadwerkelijke aluminiumextrusie.

Producteigenschappen

PA66 GF25 versterking

Het profiel is gemaakt van PA66 versterkt met 25% glasvezel, waardoor de stijfheid wordt geboden die nodig is om de ontworpen vorm te behouden na plaatsing in de aluminium extrusie.

Nauwkeurige Groefbetrokkenheid

De dwarsdoorsnede is ontworpen om overeen te komen met de ontvangende groef, waardoor de strip tijdens de mechanische montage goed op zijn plaats blijft.

Stabiele profielafmetingen

Gecontroleerde extrusie en kalibratie helpen een consistente breedte, dikte en kritische sectieafmetingen langs het profiel te behouden.

Temperatuur- en verouderingsbestendigheid

Het materiaal kan worden beoordeeld op thermische veroudering, trekeigenschappen bij gespecificeerde temperaturen, waterbestendigheid en lineaire uitzetting volgens de toepasselijke technische vereisten.

Matching van frame en vleugelprofiel

Schuifraamsystemen kunnen verschillende thermische onderbrekingen gebruiken voor het buitenframe en de bewegende vleugel. De benodigde stripgeometrie kan daarom variëren tussen verschillende aluminium profielen binnen hetzelfde raamsysteem.

Een kozijnprofiel kan bijvoorbeeld een andere breedte of vergrendelingsopstelling vereisen dan een vleugelprofiel, omdat hun extrusiegeometrieën en beschikbare installatieruimtes anders zijn.

Jinxing kan de relevante aluminium profielen afzonderlijk beoordelen om voor elk profiel de juiste thermische isolatiestrip te bepalen.

Overwegingen rond de glijbaan

De isolatiestrip moet binnen het aangewezen profielgebied blijven en mag de maatverhouding van de glijrail niet veranderen.

Om deze reden is de strip:

positie + dikte + randgeometrie + insteekdiepte

moeten worden gecoördineerd met de aluminium extrusie. Correcte maatvoering helpt interferentie met aangrenzende profielcomponenten tijdens de montage te voorkomen.

Materiaalkeuze

Jinxing gebruikt PA66 GF25 voornamelijk voor thermische isolatiestrips voor schuiframen.

De glasvezelversterking verhoogt de stijfheid en mechanische sterkte van het PA66-basismateriaal. Voor projecten met gedefinieerde technische specificaties kunnen relevante materiaal- en mechanische vereisten vóór productie worden bevestigd.

Inspectiepunten

Bij schuifraamprofielen richt de inspectie zich op de afmetingen die invloed hebben op de invoeging en de relatie tussen de strip en de aluminium extrusie.

Belangrijke controles omvatten:

· Algemene profielafmetingen

· Kritieke afmetingen voor groefaangrijping

· Dwarsdoorsnedegeometrie

· Oppervlakteconditie

· Trekeigenschappen

· Hardheid

· Prestaties bij thermische veroudering

· Lineaire uitzettingskarakteristieken

Inspectie-eisen kunnen worden aangepast aan de specificatie van de klant en geldende normen.

Standaard en aangepaste secties

Jinxing kan gangbare thermische scheidingsprofielen produceren, zoals I-Type, C-Type en T-Type, evenals niet-standaard secties die zijn ontwikkeld voor specifieke schuifraamextrusies.

Maatwerk kan betrekking hebben op:

Hoe het product te specificeren

Wanneer u thermische isolatiestrips voor schuiframen aanschaft, is de aluminium extrusie de belangrijkste referentie.

Geef het volgende op, indien beschikbaar:

Raamprofieltekening → Groefafmetingen → Benodigde stripdoorsnede → Materiaal → Kleur → Lengte → Aantal

Indien het raamsysteem verschillende kozijn- en vleugelprofielen bevat, moeten tekeningen voor elk relevant onderdeel afzonderlijk worden aangeleverd.

Veelgestelde vragen

Waar wordt een thermische isolatiestrip in een schuifraam geïnstalleerd?

Het wordt geïnstalleerd in het thermisch gescheiden aluminium frame of vleugelprofiel. De exacte positie is afhankelijk van het extrusieontwerp.

Is de Thermische Isolatiestrip voor Schuiframen geschikt voor zowel schuifraamkozijnen als vleugelramen?

De strip kan voor elk type aluminium profiel worden ontwikkeld, maar de benodigde geometrie kan per kozijn en vleugel verschillen.

Welk materiaal gebruikt Jinxing?

Jinxing gebruikt voornamelijk PA66 GF25, met 25% glasvezelversterking.

Zal de thermische strip de glijbaan beïnvloeden?

De strip moet zo worden ontworpen dat hij binnen het gespecificeerde profielgebied blijft en de vereiste afmetingen rond het spoor behoudt. Controleer daarom de aluminium extrusietekening voordat u de strip selecteert.

Kan Jinxing een strip produceren voor een eigen schuifraamprofiel?

Ja. Jinxing kan een sectie op maat ontwikkelen op basis van een aluminium extrusietekening of een bestaand monster.

Kunnen er verschillende stripspecificaties in één schuifraamsysteem worden toegepast?

Ja. Verschillende aluminium frame- en vleugelprofielen kunnen verschillende stripafmetingen of dwarsdoorsnedeontwerpen vereisen.
