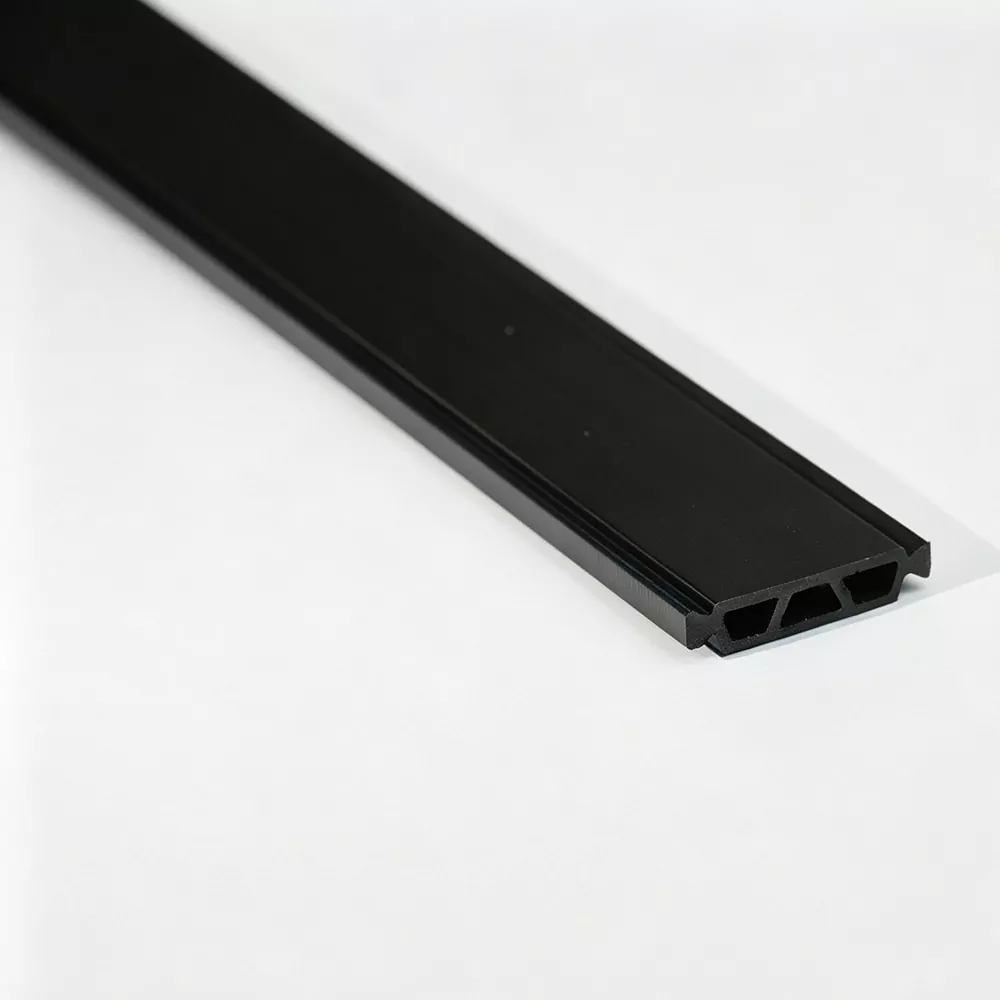

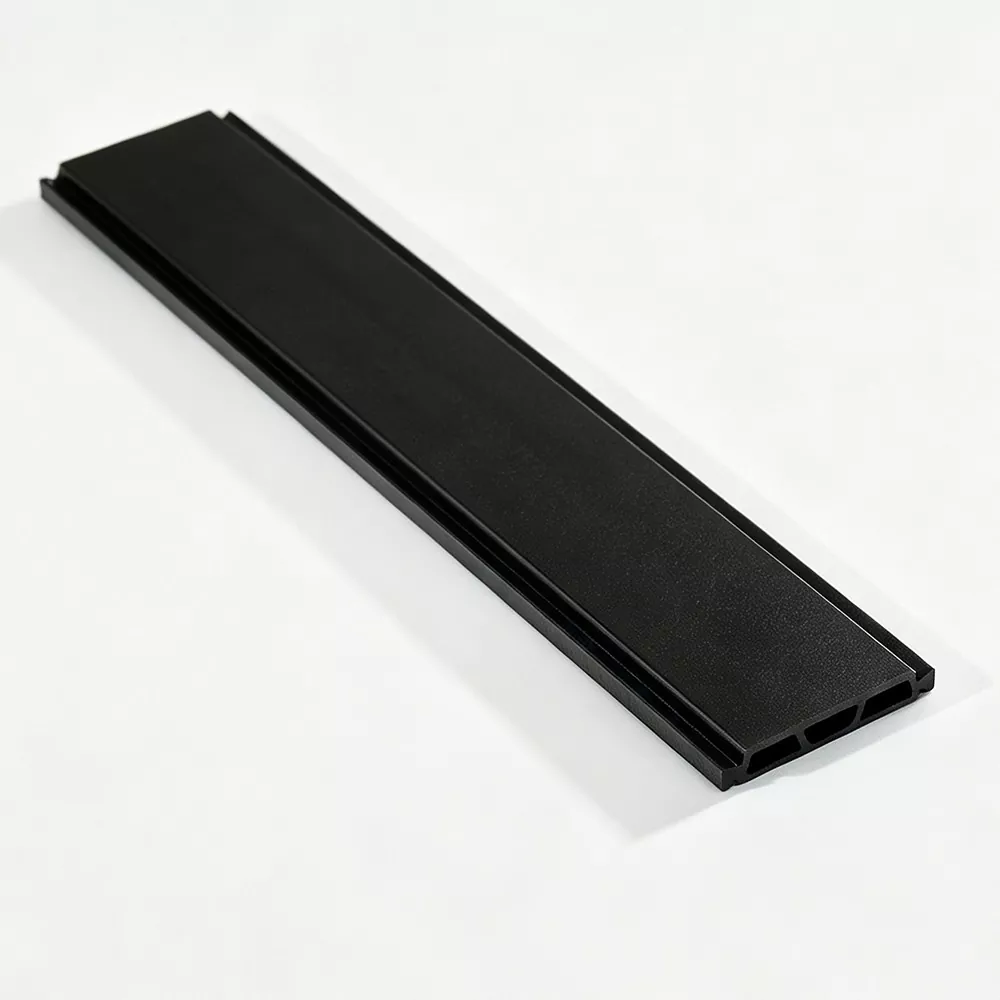

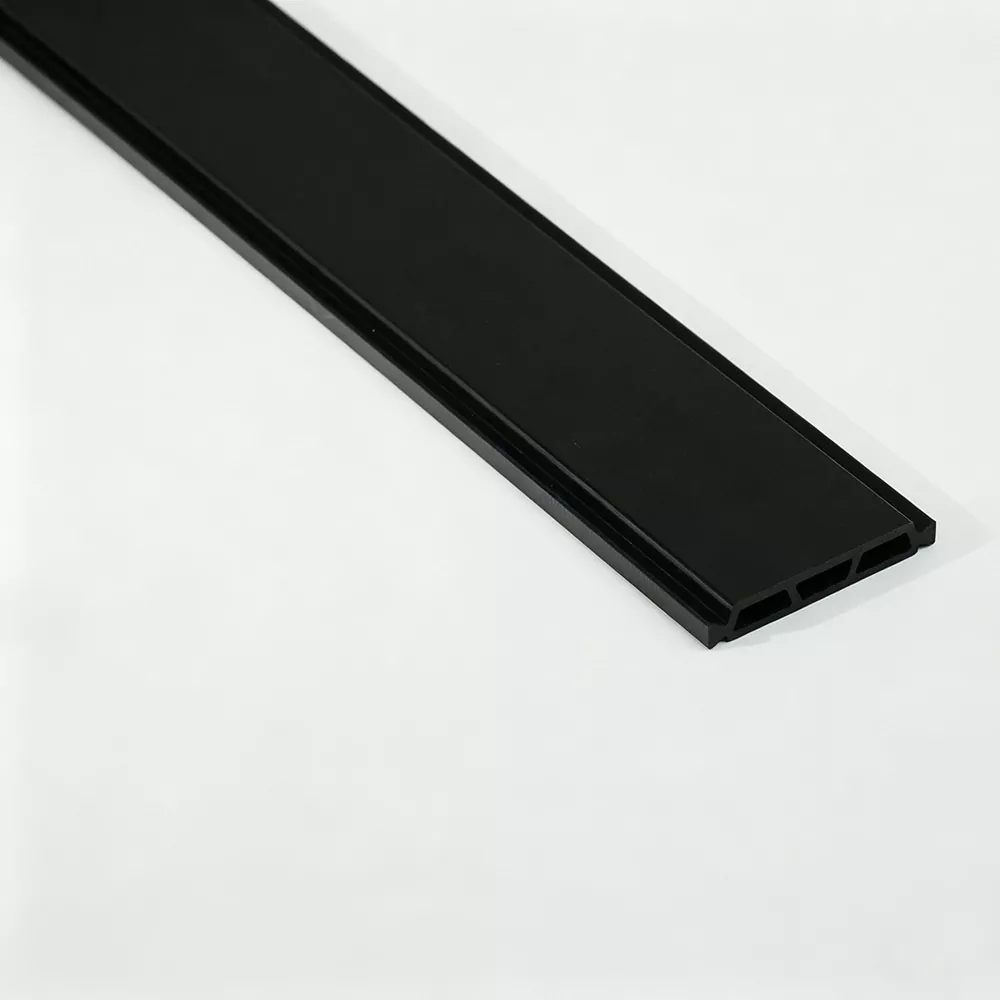

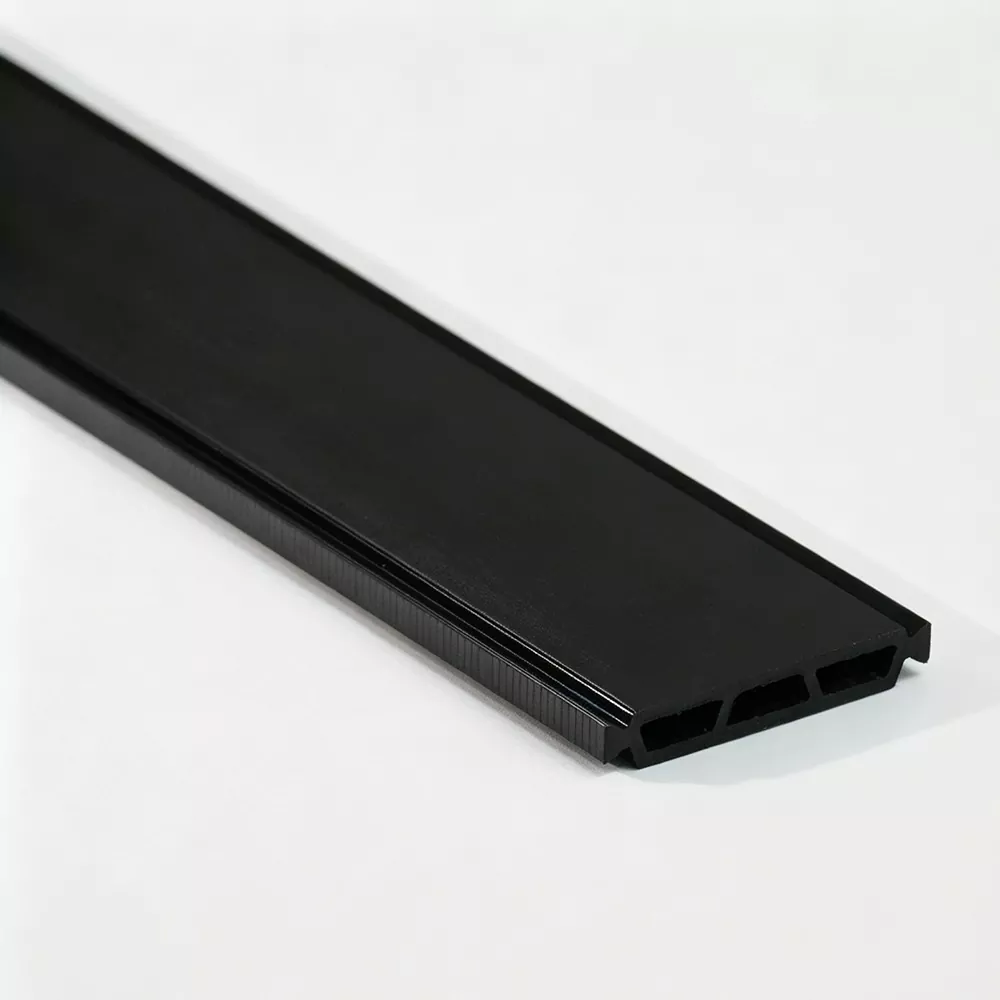

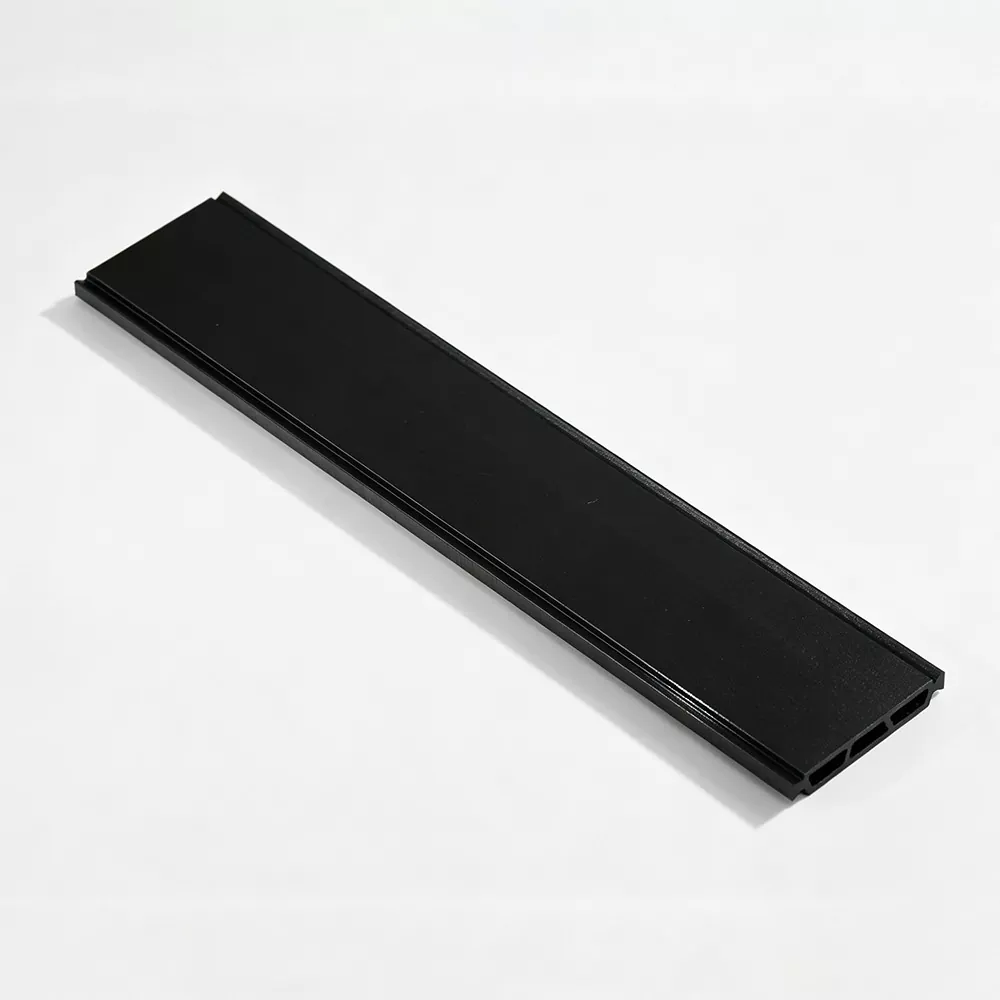

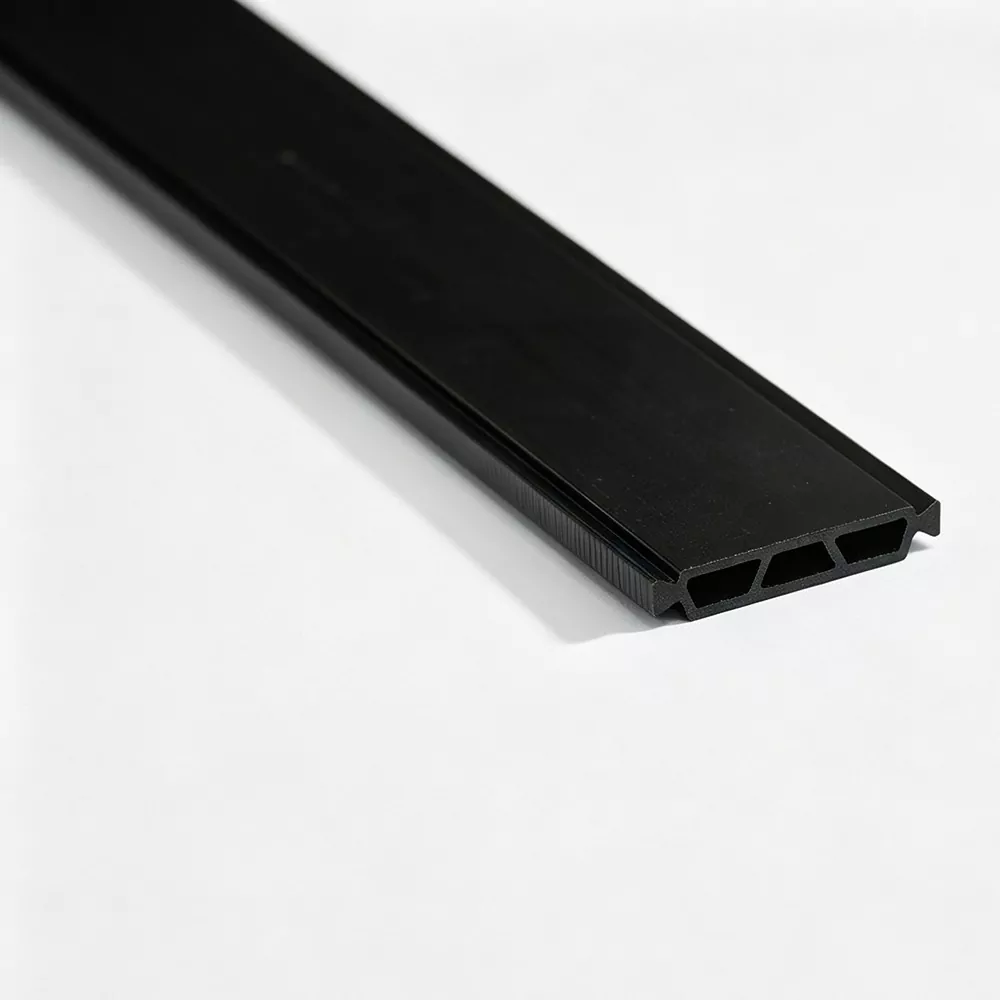

Thermische breekstrip voor aluminium ramen

Thermische onderbrekingsstrip voor aluminium ramen is het isolerende onderdeel dat wordt geïnstalleerd tussen gescheiden aluminium secties in een thermisch onderbroken raamkozijn. Het creëert een niet-metalen barrière binnen het aluminium profiel, waardoor de directe warmteoverdracht door het frame wordt verminderd, terwijl de mechanische verbinding tussen de twee aluminium profielen behouden blijft.

Jinxing vervaardigt deze strips voornamelijk uit PA66 GF25, waarbij de profielafmetingen worden geselecteerd op basis van de aluminium raamextrusie, groefconfiguratie en montagemethode.

Hoe de strip werkt in een aluminium raam

In een conventioneel aluminium raamkozijn zorgt aluminium voor een doorlopend metalen pad tussen de buiten- en binnenzijde. Een thermisch scheidingssysteem onderbreekt dit traject door een polyamidestrip tussen twee aluminium profielen te plaatsen.

De strip heeft daarom twee belangrijke rollen:

Thermische scheiding: beperkt de directe metaal-op-metaal warmtegeleiding over het frame.

Profielverbinding: werkt samen met de aluminium extrusie om na montage de ontworpen relatie tussen de twee framedelen te behouden.

De prestaties van het complete raam zijn afhankelijk van het aluminium profiel, het glas, de afdichtingen, de thermische scheidingsstrip en de montagemethode samen. De strip moet daarom worden gespecificeerd op basis van het volledige raamprofiel en niet als een geïsoleerd onderdeel worden geselecteerd.

Producteigenschappen

· PA66 GF25 constructie — Glasvezelversterking biedt de stijfheid en mechanische sterkte die nodig zijn voor de montage van aluminium raamprofielen.

· Profiel-afgestemde afmetingen - Breedte, dikte en sectiegeometrie kunnen worden geproduceerd volgens de bijpassende aluminium extrusie.

· Consistente insteekgeometrie: gecontroleerde extrusie zorgt ervoor dat de afmetingen behouden blijven die nodig zijn om de strip in het aluminium profiel te passen.

· Thermische scheiding: het polyamidegedeelte onderbreekt het directe metalen pad tussen de binnenste en buitenste aluminium secties.

· Verwerkingscompatibiliteit: het profiel is ontworpen om het inbrengen en de daaropvolgende mechanische verbinding van aluminium profielen mogelijk te maken.

Passend bij het aluminium raamprofiel

De juiste stripkeuze begint bij de aluminiumextrusie, niet alleen bij de benodigde stripbreedte.

Vóór productie moeten normaal gesproken de volgende afmetingen worden bevestigd:

· Groefbreedte van aluminium profiel

· Groefdiepte

· Strookbreedte en -dikte

· Vergrendelende of gekartelde geometrie

· Afstand tussen de twee aluminium profielen

· Vereiste striplengte

· Assemblage- en walsmethode

Voor nieuw ontwikkelde raamprofielen kan Jinxing de aluminium extrusietekening bekijken en de bijbehorende thermische breekstripsectie bepalen.

PA66 GF25 voor raamprofielen

Jinxing gebruikt PA66 GF25 als het belangrijkste materiaal voor thermische breekstrips voor aluminium ramen. De toevoeging van 25% glasvezel verhoogt de stijfheid en mechanische sterkte van het polyamidemateriaal.

Materiaaleigenschappen die relevant zijn voor raamprofieltoepassingen kunnen treksterkte, hardheid, weerstand tegen thermische veroudering, waterbestendigheid en prestaties bij temperatuurveranderingen omvatten. Specifieke testvereisten kunnen worden overeengekomen op basis van het profiel van de klant en de toepasselijke normen.

Profielopties

Verschillende aluminium raamsystemen vereisen verschillende stripgeometrieën. Jinxing kan het volgende bieden:

Het laatste deel moet worden bevestigd aan de hand van de daadwerkelijke aluminium profieltekening.

Installatie- en montageoverwegingen

De thermische breekstrip voor aluminium ramen moet correct in de aluminium groef passen voordat de twee delen mechanisch worden verbonden. Een ongeschikte breedte of vergrendelingsgeometrie kan resulteren in moeilijke plaatsing, profielvervorming of onvoldoende verbinding na het walsen.

Om deze reden kan Jinxing helpen bij het controleren van de stripafmetingen ten opzichte van de aluminium extrusie van de klant vóór massaproductie. Voor bestaande productielijnen kan informatie over het inbreng- en walsproces ook helpen bepalen of de voorgestelde sectie geschikt is.

Kwaliteitspunten voor thermische breekstrips voor ramen

Voor aluminium raamtoepassingen richt de kwaliteitsinspectie zich op de kenmerken die rechtstreeks van invloed zijn op de profielmontage en serviceprestaties:

Sectieafmetingen
Kritische afmetingen worden gecontroleerd om er zeker van te zijn dat de strip overeenkomt met de gespecificeerde aluminium groef.

Oppervlakteconditie
Het profiel wordt geïnspecteerd op zichtbare gebreken die de plaatsing of het uiterlijk kunnen beïnvloeden.

Mechanische eigenschappen
Relevante trek-, hardheid- en schuifeigenschappen kunnen worden getest volgens overeengekomen eisen.

Thermische en ecologische eigenschappen
Testen kunnen indien nodig thermische veroudering, waterbestendigheid en prestaties bij gespecificeerde temperaturen omvatten.

Maatwerk voor aluminium raamprofielen

Jinxing kan thermische onderbrekingsstrips vervaardigen op basis van:

· Aluminium extrusietekeningen

· Bestaande stripmonsters

· Niet-standaard afmetingen

· Speciale doorsneden

· Vereiste kleuren

· Gespecificeerde snijlengtes

· Gepersonaliseerde verpakking en lasermarkering

Voor OEM-raamprofielprojecten kan het stripprofiel worden ontwikkeld samen met de aluminium extrusie-eisen van de klant.

Veelgestelde vragen

Waar wordt een thermische onderbrekingsstrip voor gebruikt in aluminium ramen?

Het scheidt de aluminium binnen- en buitensecties van een thermisch onderbroken raamkozijn en onderbreekt het directe metalen warmteoverdrachtspad.

Welk materiaal wordt gebruikt voor thermische onderbrekingsstrips voor aluminium ramen?

Jinxing maakt voornamelijk gebruik van PA66 GF25, bestaande uit PA66 versterkt met 25% glasvezel.

Hoe kies ik een thermische onderbrekingsstrip voor een aluminium raam?

De strip moet overeenkomen met de groefbreedte, diepte, vergrendelingsstructuur en montagemethode van de aluminium extrusie. Een aluminium profieltekening is het meest bruikbare referentiemateriaal.

Kan Jinxing strips vervaardigen voor een nieuw aluminium raamprofiel?

Ja. Jinxing kan op basis van een aluminium extrusietekening of monster het benodigde stripprofiel en gereedschap ontwikkelen.

Zijn standaard I-Type-, C-Type- en T-Type-strips beschikbaar?

Ja. Jinxing produceert I-Type, C-Type, T-Type en speciaal gevormde thermische onderbrekingsprofielen volgens het vereiste aluminium profielontwerp.

Kan de thermische onderbrekingsstrip in aangepaste lengtes worden geleverd?

Ja. Jinxing ondersteunt op maat snijden volgens de verwerkings- en montagevereisten van de klant.
