Aangepaste vorm thermische onderbrekingsstrip

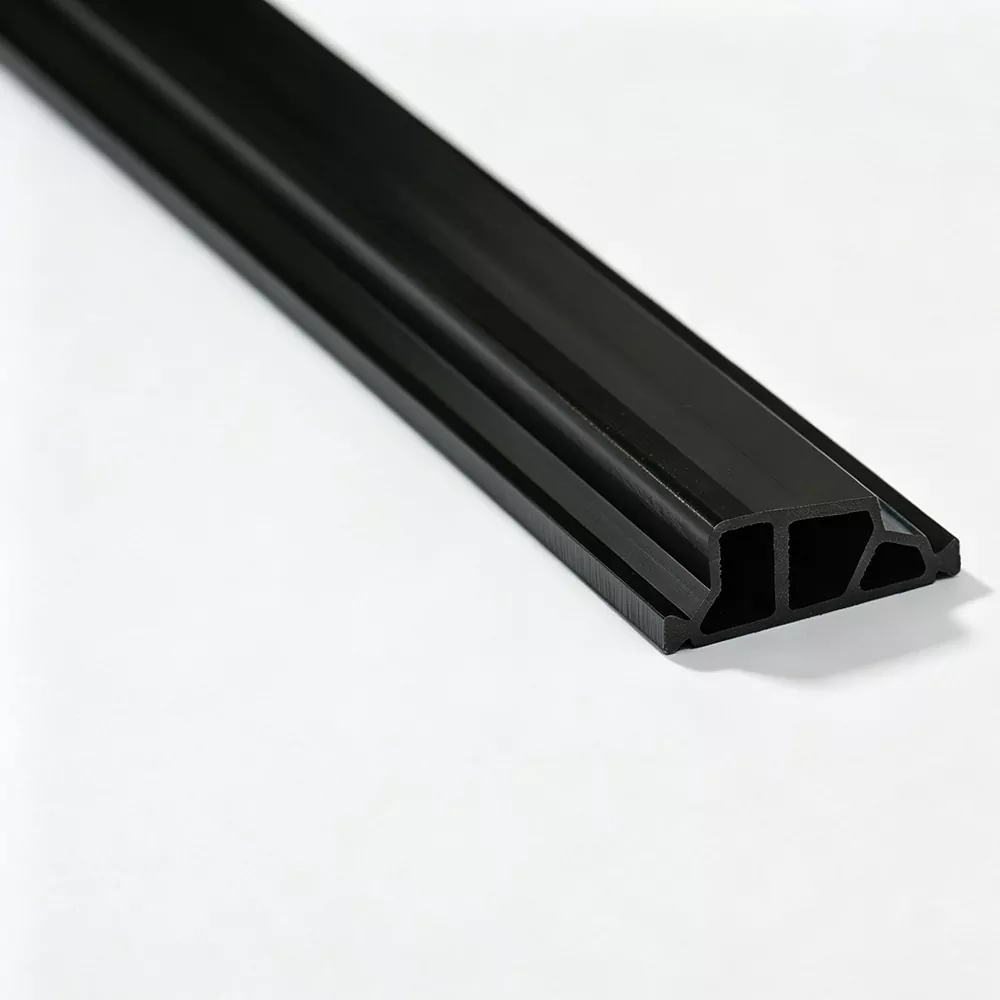

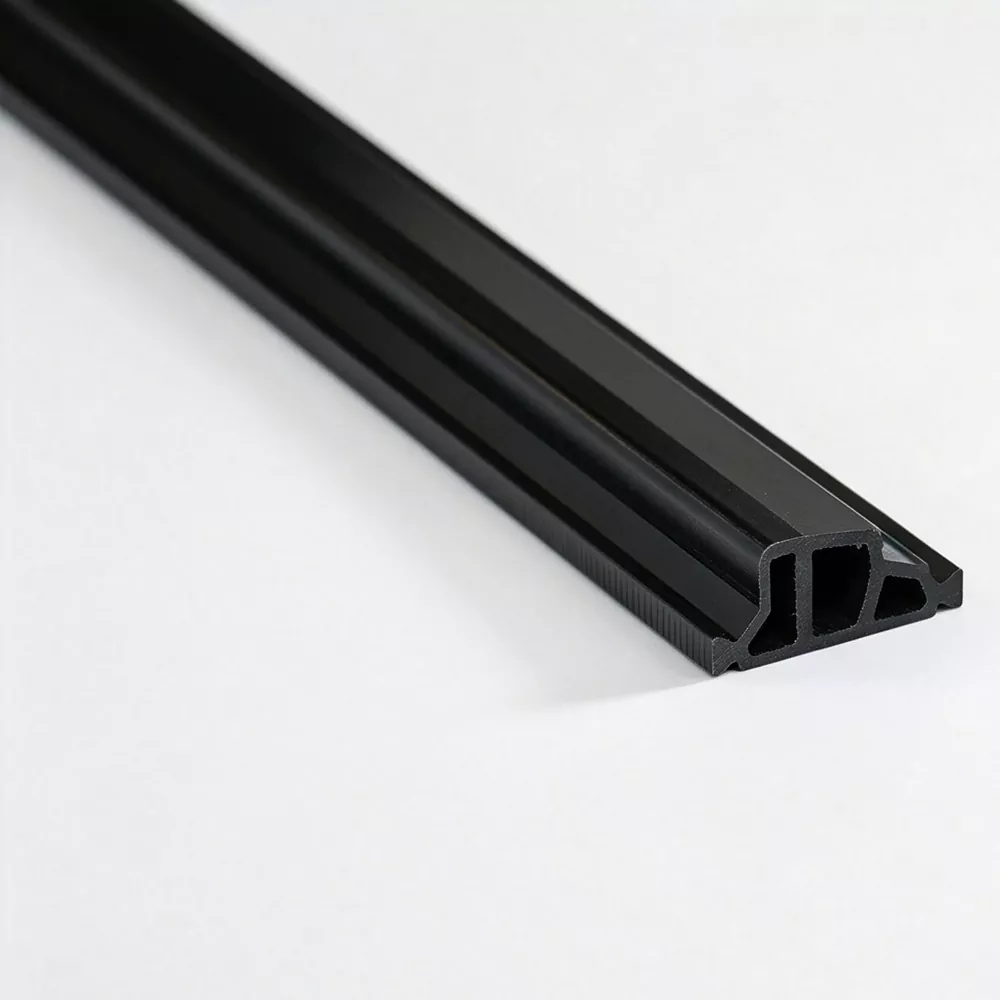

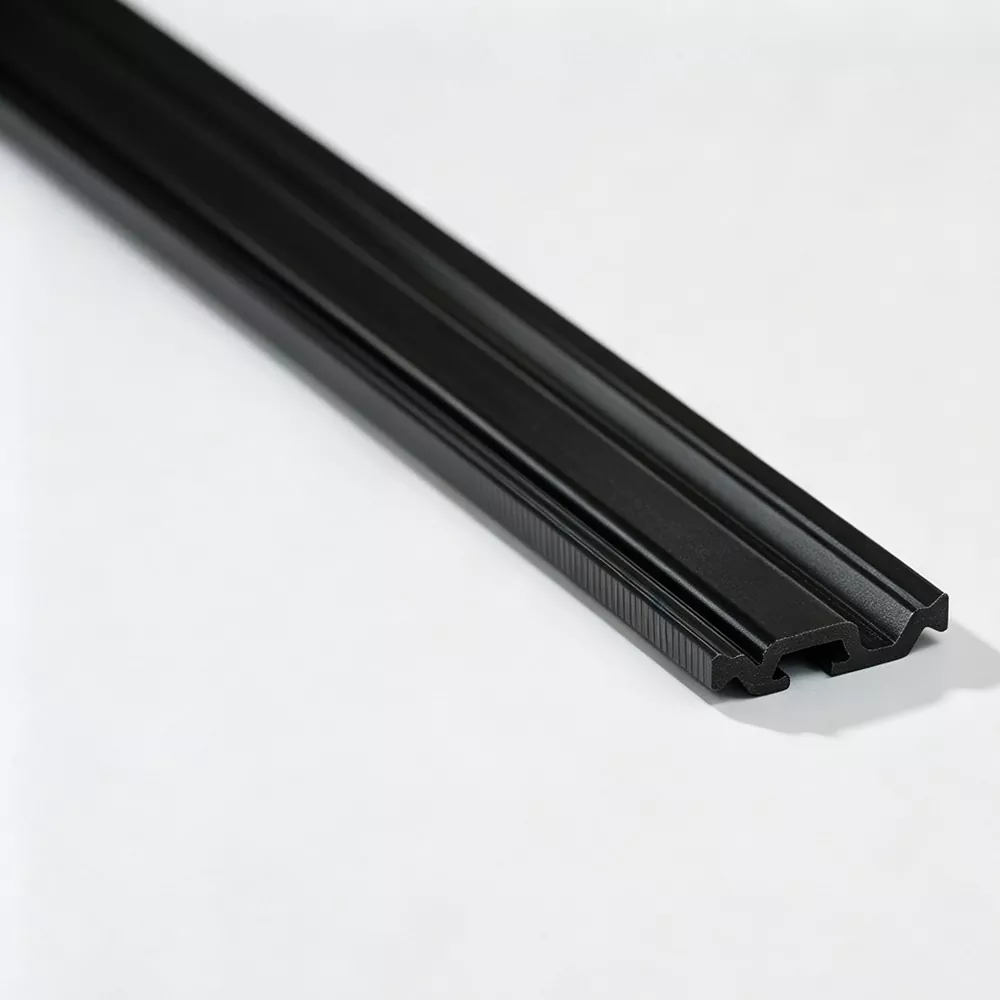

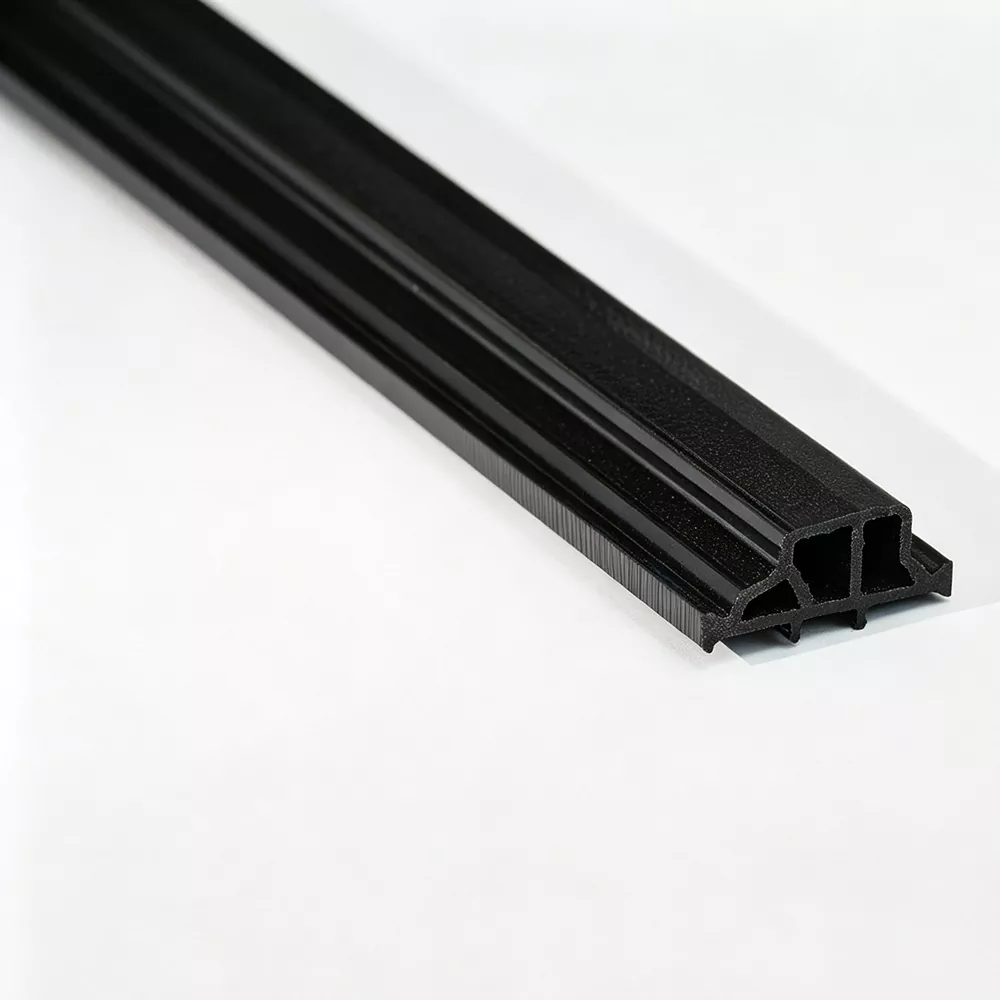

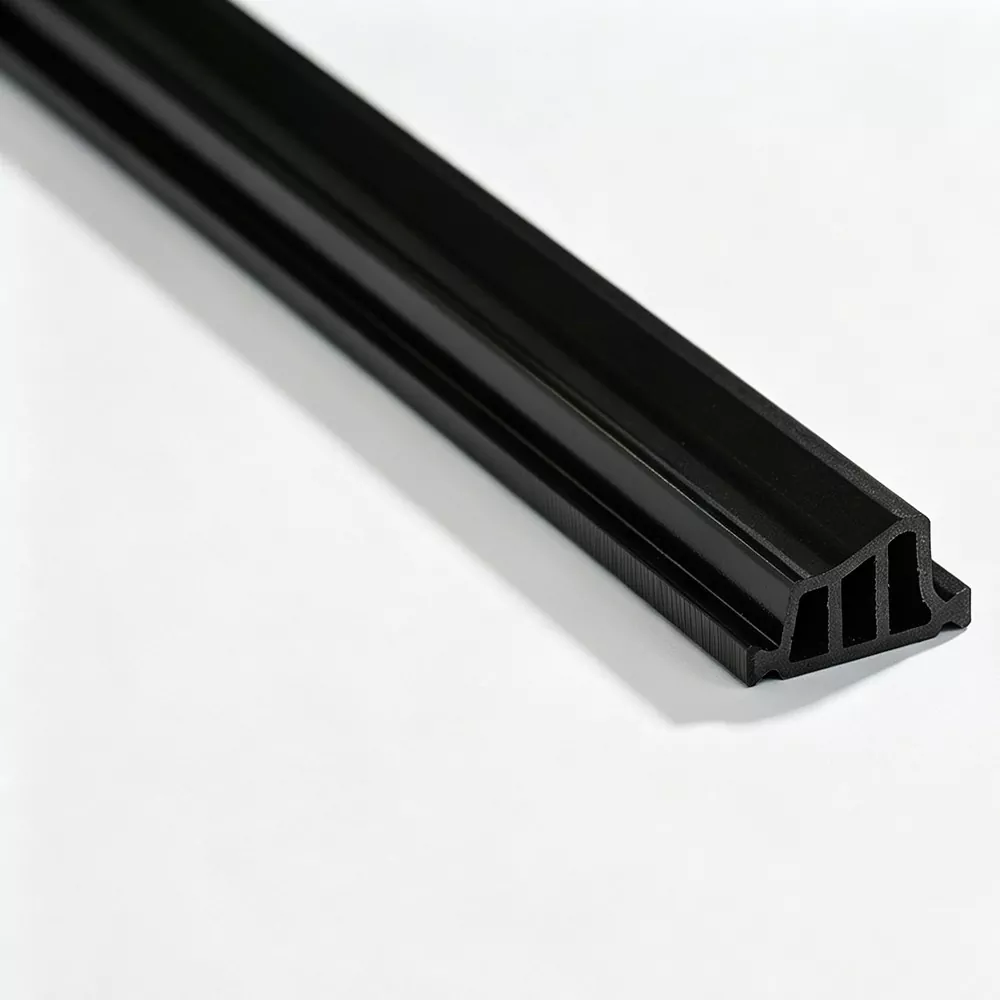

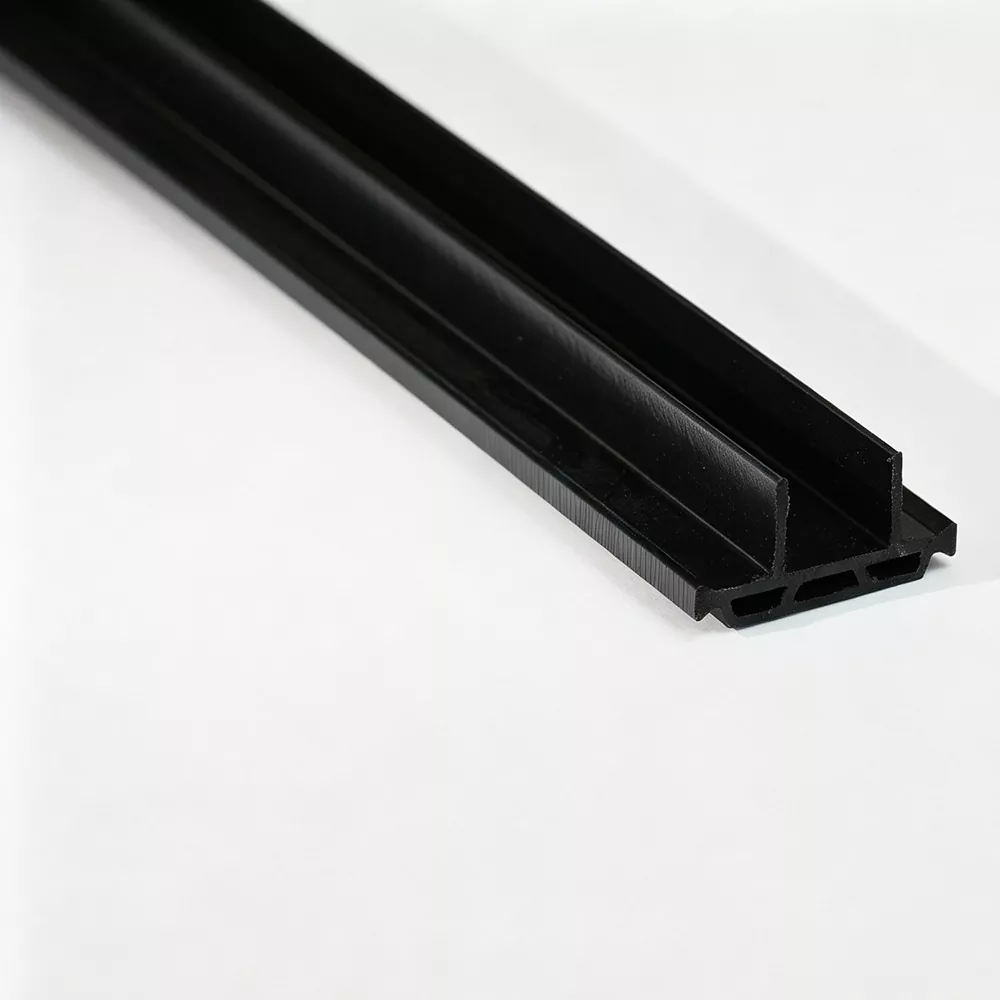

Een Custom Shape Thermal Break Strip is een niet-standaard polyamide isolatieprofiel geproduceerd voor aluminiumsystemen met specifieke dwarsdoorsnede-eisen. In tegenstelling tot standaard thermisch onderbroken strips, is de geometrie ervan ontwikkeld rond de daadwerkelijke aluminium extrusie, inclusief groefpositie, vergrendelingsgebieden, profieldiepte en andere dimensionale beperkingen.

Jinxing levert op maat gemaakte thermische onderbrekingsstrips voor fabrikanten van aluminiumprofielen, producenten van deuren en ramen, leveranciers van vliesgevels en technische projecten die een profiel vereisen dat niet kan worden geëvenaard door conventionele stripvormen.

Wat maakt de aangepaste vorm anders?

De belangrijkste waarde van een op maat gemaakte thermische scheidingsstrip is niet alleen het veranderen van de breedte of lengte. De gehele doorsnede kan rond het aluminium profiel worden ontwikkeld.

Afhankelijk van de toepassing kan het profiel het volgende vereisen:

· Niet-standaard sluitranden

· Offset- of getrapte secties

· Asymmetrische geometrie

· Verschillende wanddiktes

· Speciale groef-matchende structuren

· Gecombineerde of onregelmatige doorsneden

Hierdoor kan de strip de werkelijke geometrie van de aluminium extrusie volgen in plaats van een standaardprofiel in een ongeschikte groef te dwingen.

Productvoordelen

Profielspecifieke geometrie

De doorsnede is ontwikkeld op basis van het bijpassende aluminium profiel, waardoor kritische afmetingen en vergrendelingsgebieden kunnen worden gepositioneerd waar ze nodig zijn.

Betere afstemming van complexe groeven

Voor aluminium extrusies met onregelmatige of speciaal ontworpen groeven kan een Custom Shape Thermal Break Strip een nauwere maatvoering bieden dan een standaard thermische breakstrip.

Gecontroleerde sectieconsistentie

Tijdens de extrusie regelt Jinxing het vorm- en koelproces volgens de specifieke geometrie van het profiel, waardoor consistente afmetingen in productiebatches worden gehandhaafd.

Flexibele materiaal- en kleuropties

Het thermisch onderbroken profiel kan worden geproduceerd met gespecificeerde materiaalkwaliteiten, hardheidseisen en kleuren volgens de projectvereisten van de klant.

Van tekening tot afgewerkt profiel

De productie van thermische onderbrekingsstrips op maat volgt normaal gesproken een ontwikkelingsproces:

Tekening / monster → Sectiebeoordeling → Ontwikkeling van gereedschappen → Proefextrusie → Aanpassing van afmetingen → Massaproductie

Vóór het bewerken beoordeelt Jinxing de kritische afmetingen van de voorgestelde sectie, inclusief de totale profielgrootte, invoeggebieden, vergrendelingsgeometrie en contactpunten met de aluminium extrusie.

Proefproductie kan vervolgens worden gebruikt om de daadwerkelijke sectie te verifiëren voordat overgaat tot reguliere productie.

Materiaal opties

Jinxing produceert voornamelijk Custom Shape Thermal Break Strip met behulp van PA66 GF25, waarbij PA66 is versterkt met 25% glasvezel.

Voor op maat gemaakte profielen moet bij de materiaalkeuze niet alleen rekening worden gehouden met de fundamentele thermische isolatiefunctie, maar ook met de geometrie van het profiel en de mechanische krachten die optreden tijdens het inbrengen en de montage van aluminium profielen.

Kwaliteitscontrole voor aangepaste secties

Voor een op maat gemaakt product richt de dimensionale inspectie zich op de kritische kenmerken van de doorsnede, in plaats van alleen de totale breedte en dikte te controleren.

Jinxing kan profielafmetingen, oppervlakteconditie, sectiegeometrie en relevante materiaaleigenschappen inspecteren volgens de overeengekomen specificaties. Monsters uit proef- en massaproductie kunnen worden vergeleken met de goedgekeurde tekening om de consistentie van de secties te behouden.

Veelgestelde vragen

Wat is een thermische onderbrekingsstrip op maat?

Het is een thermisch onderbroken profiel met een niet-standaard doorsnede, speciaal ontwikkeld voor een aluminium extrusie die geen conventionele isolatiestrip kan gebruiken.

Kan Jinxing een strip vervaardigen op basis van een aluminium profieltekening?

Ja. Aan de hand van een aluminium profieltekening kan de benodigde stripgeometrie worden beoordeeld en de bijbehorende tooling worden ontwikkeld.

Kan ik een fysiek monster aanleveren in plaats van een tekening?

Ja. Een monster kan worden gebruikt als referentie voor de ontwikkeling van secties wanneer er geen volledige technische tekeningen beschikbaar zijn.

Welk materiaal wordt normaal gesproken gebruikt?

Jinxing gebruikt voornamelijk PA66 GF25 voor op maat gemaakte thermische onderbrekingsstrips.

Kan de vorm volledig op maat gemaakt worden?

De doorsnede kan worden ontwikkeld volgens de technische en productievereisten van het aluminium profiel. De uiteindelijke geometrie wordt bevestigd na beoordeling van de tekening, de groefstructuur en de haalbaarheid van de productie.

Is er gereedschap nodig voor een op maat gemaakte thermische onderbrekingsstrip?

Normaal gesproken is een speciale extrusiematrijs vereist wanneer de gevraagde doorsnede afwijkt van bestaande gereedschappen.

Kan Jinxing kleine wijzigingen aanbrengen in een bestaand thermisch onderbrekingsprofiel?

Ja. Bestaande gereedschappen of profielontwerpen kunnen worden herzien wanneer klanten aanpassingen aan afmetingen of specifieke sectiekenmerken nodig hebben.
