Voor fabrikanten van aluminiumprofielen is de strip verkrijgbaar in rechte lengtes van 6 meter of op rollen van 500 meter. JInxing, een professionele fabrikant in China, produceert ook niet-standaard C-Type thermische breekstrips op basis van bevestigde tekeningen, inclusief wijzigingen in sectieafmetingen, lengte, kleur en andere overeengekomen productievereisten.
Een C-Type Thermal Break Strip wordt niet alleen op breedte of hoogte geselecteerd. De doorsnede ervan moet passen bij de overeenkomstige geometrie van het aluminium profiel, zodat de strip tijdens de montage correct kan worden gepositioneerd en geschikt blijft voor de daaropvolgende verwerking.
Dit maakt de relatie tussen het stripgedeelte en het aluminium profiel belangrijker dan simpelweg kiezen voor een nominale C-type maat.
Voor een nieuw profielproject kan de aluminium doorsnedetekening worden gebruikt om te beoordelen:
· Ontvangstgroef of vasthoudgeometrie
· stripbreedte en -hoogte
· wand- of lipafmetingen
· vereiste insteekpositie
· volgende omstandigheden voor het vormen van walsen
Deze op secties gebaseerde aanpak is vooral nuttig voor niet-standaard aluminiumprofielen waarbij een standaardstrip mogelijk niet de vereiste pasvorm biedt.

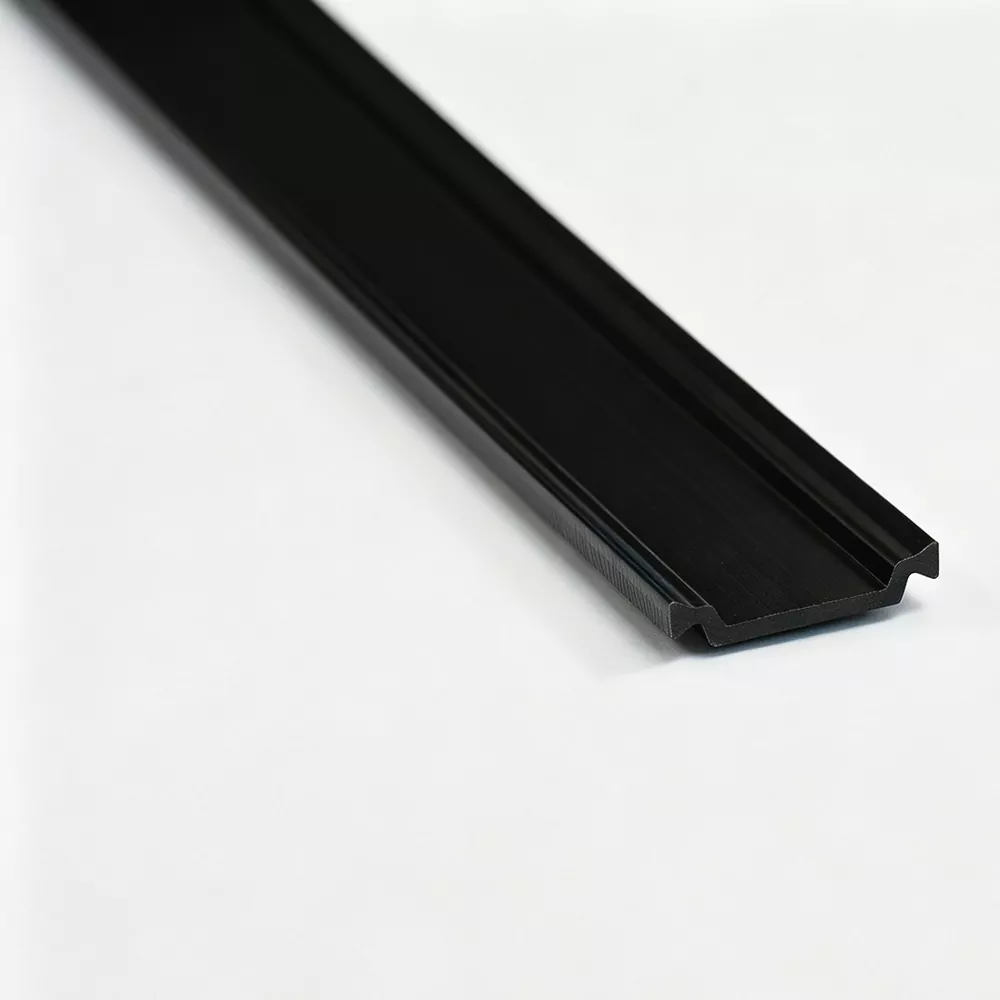

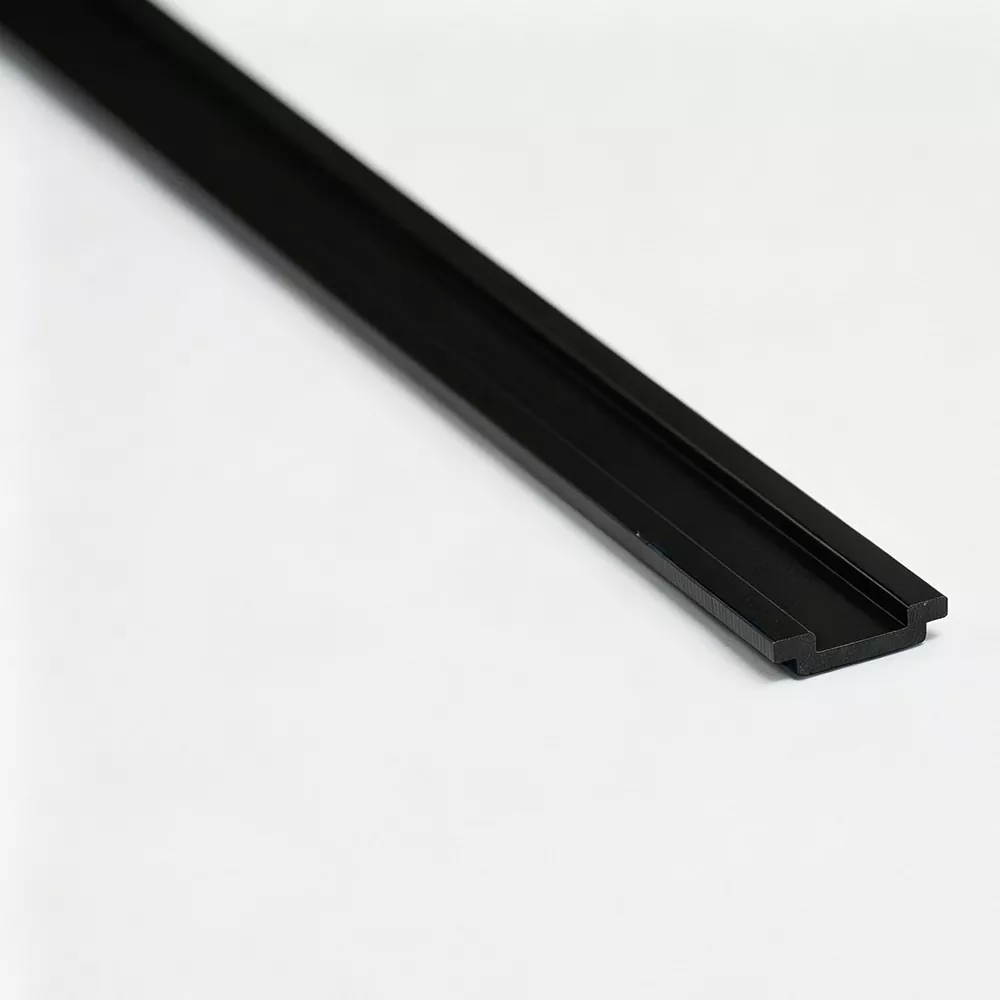

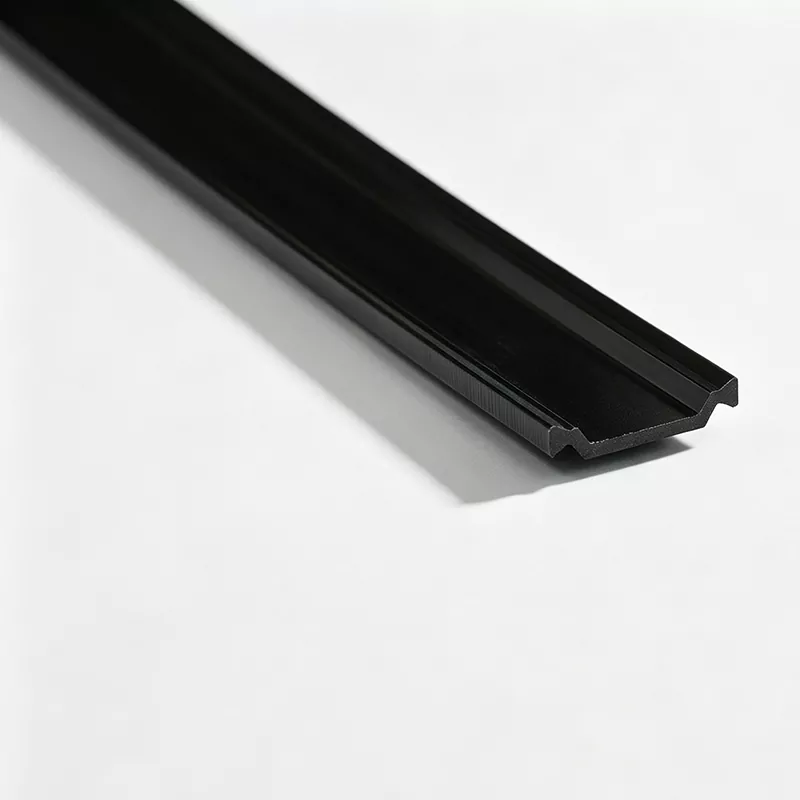

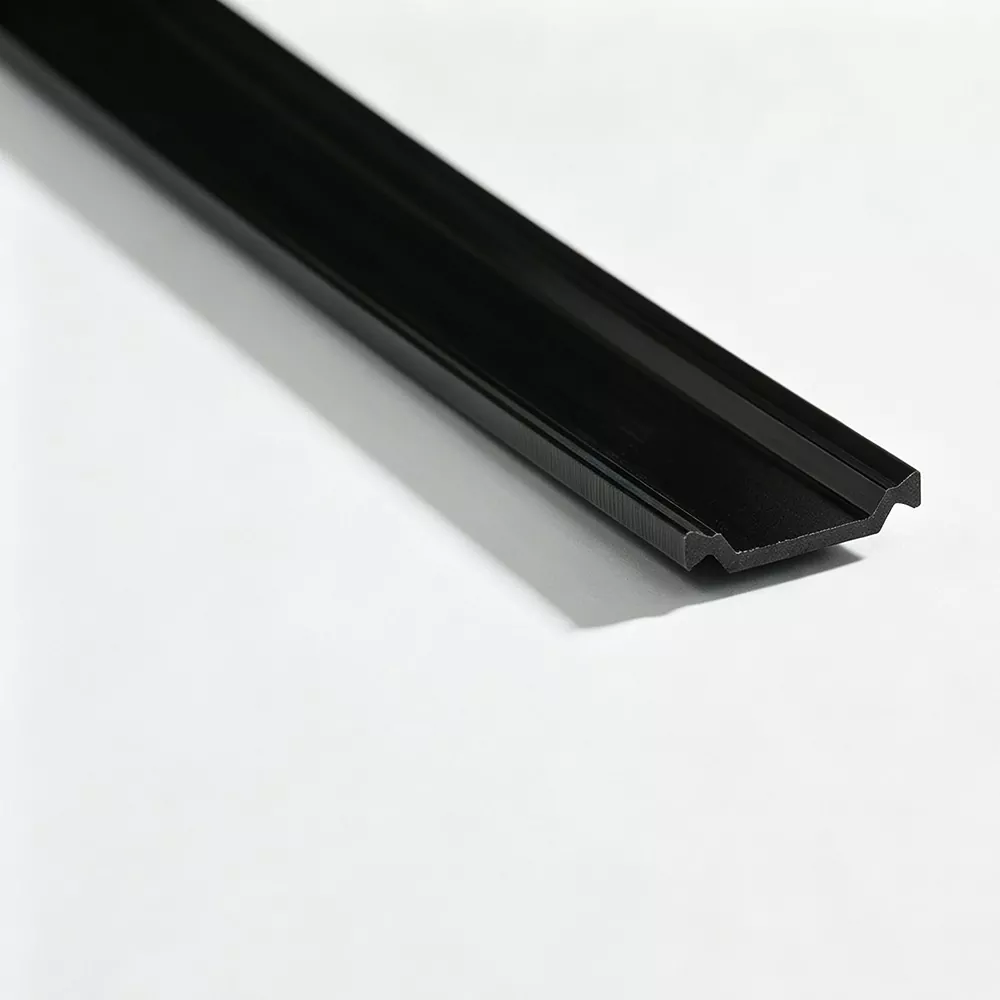

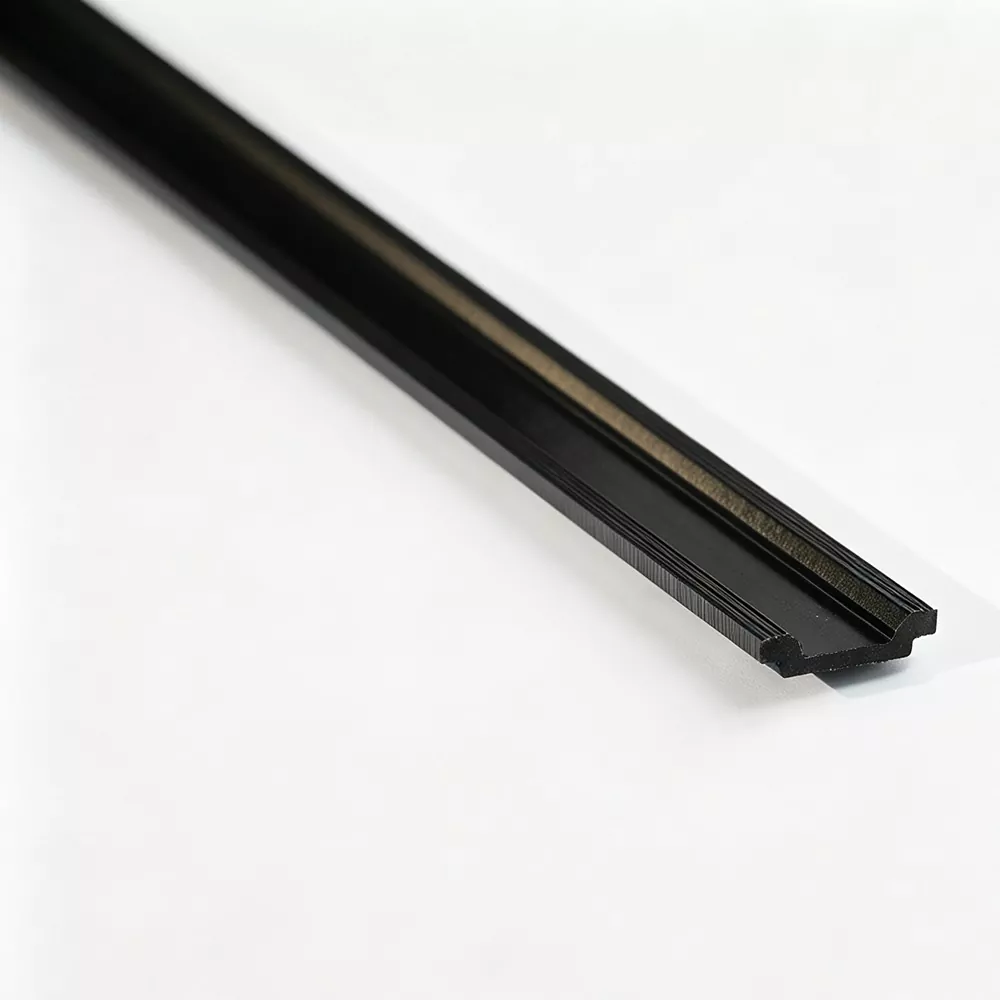

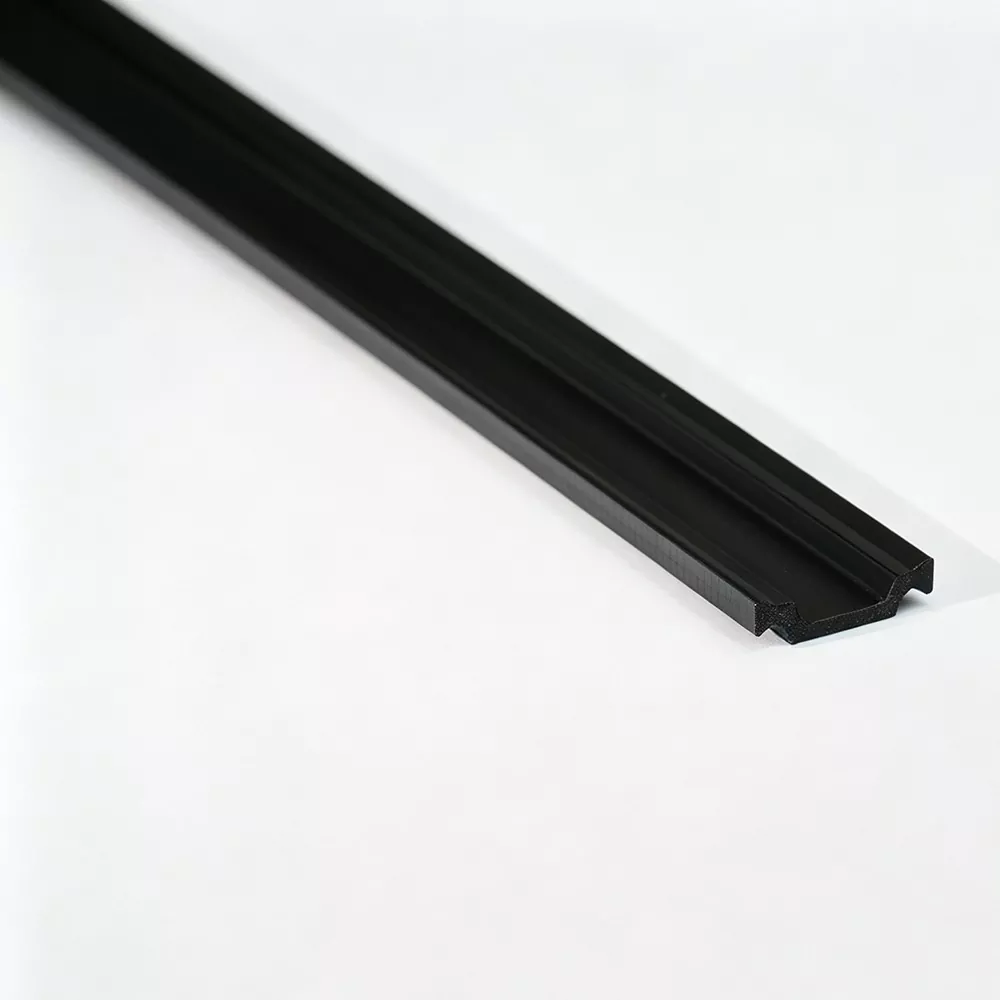

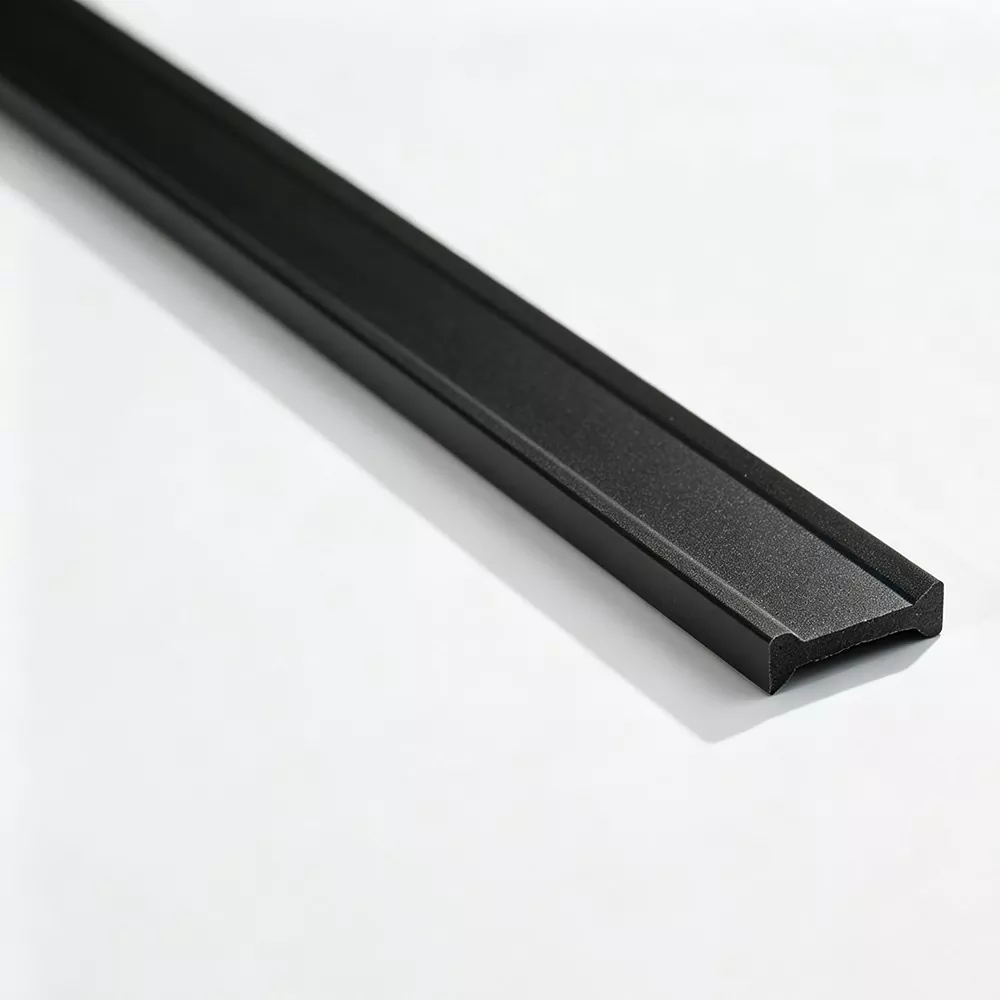

De C-type strip maakt gebruik van PA66-nylon versterkt met 25% glasvezel. De materiaalcombinatie vormt de basismateriaalstructuur die wordt gebruikt in de thermische breekstrips van Jinxing voor geïsoleerde aluminium profielsystemen.
Tijdens de extrusie worden de PA66-compound en glasvezel verwerkt tot de gewenste profielgeometrie. Koelen en op maat maken stabiliseert vervolgens de sectie voordat de strip wordt gesneden of opgerold.
Het materiaalsysteem kan worden gebruikt voor toepassingen in:
· geïsoleerde aluminium deuren en ramen
· gordijngevel aluminium profielen
· Thermisch gescheiden aluminiumsystemen
· profielproductie waarvoor thermische scheidingssecties van het C-type nodig zijn
De C-type strip wordt binnen een reeks gebruikt in plaats van als een geïsoleerd onderdeel:
Aluminium profiel → C-type stripinvoeging → Positionering → Rolvormen → Afgewerkt thermisch breekprofiel
De daadwerkelijke verwerkingsomstandigheden zijn afhankelijk van het aluminium profielontwerp en de productieapparatuur. Om deze reden moet sectie-matching worden bevestigd vóór massaproductie in plaats van de strip alleen op catalogusnaam te selecteren.
De C-type sectie moet binnen de beoogde profielgeometrie komen en zich positioneren zonder in conflict te komen met de ontvangende sectie.
Na het inbrengen kan het aluminium profiel een rolvorm ondergaan. Het stripgedeelte moet daarom overeenkomen met het profielontwerp en de opgegeven verwerkingsomstandigheden.
Het voltooide profiel is afhankelijk van de relatie tussen de aluminium profielen en de isolatiestrip. Een consistente profielgeometrie is daarom belangrijk bij herhaalde profielmontage.
Jinxing produceert thermische breekstrips van het C-type door middel van continue extrusie in plaats van het profiel uit een massief blok te bewerken.
PA66-nylon en GF25-glasvezel worden vervaardigd volgens de productieformulering, waarbij binnenkomende materialen worden gecontroleerd als onderdeel van het materiaalcontroleproces.
Een parallel extrusiesysteem met dubbele schroef plastificeert en mengt het materiaal voordat het geselecteerde C-type sectie wordt gevormd door middel van speciaal gereedschap.
Het nieuw gevormde profiel wordt gekoeld en gedimensioneerd om de geometrie ervan te stabiliseren. Procesparameters zoals extrusietemperatuur, treksnelheid en koelomstandigheden worden tijdens de productie gecontroleerd.
De afmetingen van de dwarsdoorsnede en de toestand van het oppervlak worden tijdens de productie gecontroleerd. Het afgewerkte materiaal kan vervolgens op de gewenste lengte worden gesneden of op rol worden geleverd.
C-type strips kunnen worden verwerkt in thermisch geïsoleerde aluminium deur- en raamprofielen waarbij het profielontwerp een overeenkomstige ontvangststructuur omvat.
Gebruikt in aluminium vliesgevelsystemen waarbij de isolatiestrip de geometrie van het specifieke profielgedeelte moet volgen.
Voor aluminium profielen waarvan de groefafmetingen of steunconstructies niet overeenkomen met de standaard stripafmetingen kunnen niet-standaard C-type profielen worden ontwikkeld.
De strip kan zowel recht als opgerold worden geleverd, afhankelijk van het insteek- en vormingsproces van de profielfabrikant.
Niet ieder aluminium profiel maakt gebruik van een standaard C-type profiel. Voor projecten met een speciale ontvangstgeometrie kan Jinxing de tekening van de klant vóór productie beoordelen.
De beoordeling kan betrekking hebben op:
· Afmetingen C-type sectie
· groefgeometrie van aluminium profiel
· vereiste lengte
· kleur
· verpakking
· verwerkingsomstandigheden
Wanneer de specificatie haalbaar wordt bevonden, kan de tooling en productie worden geregeld op basis van de tekening.
Jinxing controleert de materiaalvoorbereiding, extrusie, koeling, dimensionering, inspectie en eindverwerking binnen het productiesysteem.
Inkomende PA66- en glasvezelmaterialen worden gecontroleerd volgens de materiaalcontroleprocedures van het bedrijf. Tijdens de extrusie worden de afmetingen en oppervlakteomstandigheden bewaakt om de vereiste C-type geometrie te behouden.
Volgens de toepasselijke product- en testvereisten kan laboratoriumevaluatie de dichtheid, Shore-hardheid, longitudinale en transversale treksterkte, waterbestendigheid, thermische veroudering en lineaire uitzettingscoëfficiënt omvatten.
Afgewerkte strips worden vóór verzending geïnspecteerd, waarbij relevante inspectiedocumentatie wordt verstrekt volgens de overeengekomen ordervereisten.
We evalueren de thermisch onderbroken strip samen met het aluminium profielgedeelte, wat vooral belangrijk is voor niet-standaard C-type geometrieën.
Extrusie, koeling, dimensionering en afwerking worden afgehandeld binnen ons eigen productiesysteem, waardoor de C-type sectie gedurende het hele productieproces kan worden gecontroleerd.
Hetzelfde producttype kan in verschillende formaten worden geleverd, afhankelijk van de profielverwerkingsinstellingen van de koper.
Voor een speciaal C-type gedeelte kunnen we werken vanaf de tekening van de klant, via de gereedschapsbevestiging en de productie.
Het belangrijkste verschil is de geometrie van de dwarsdoorsnede en de manier waarop deze overeenkomt met het aluminium profiel. Een C-type strip is bedoeld voor een profielsysteem met een bijpassende opneem- of vasthoudstructuur, daarom is de daadwerkelijke doorsnedetekening van belang bij de keuze van het product.
Voor niet-standaard doorsneden wordt sterk aanbevolen een tekening te maken. Hiermee kan de stripgeometrie vóór het bewerken en produceren worden gecontroleerd aan de hand van het daadwerkelijke profiel.
Ja. Jinxing kan niet-standaard C-type secties beoordelen op basis van klanttekeningen en de vereiste gereedschaps- en productieomstandigheden bevestigen.
Ja. De standaardrolvoorraad bedraagt 500 meter per rol. Er zijn ook rechte stroken van 6 meter verkrijgbaar.
Ja. Op maat gesneden verwerking kan worden geregeld volgens de bevestigde ordervereisten.
De meest bruikbare informatie omvat de aluminium profieltekening, de vereiste afmetingen van het C-type profiel, lengte, kleur, aanvoervorm, verpakkingseisen en relevante verwerkingsomstandigheden.
