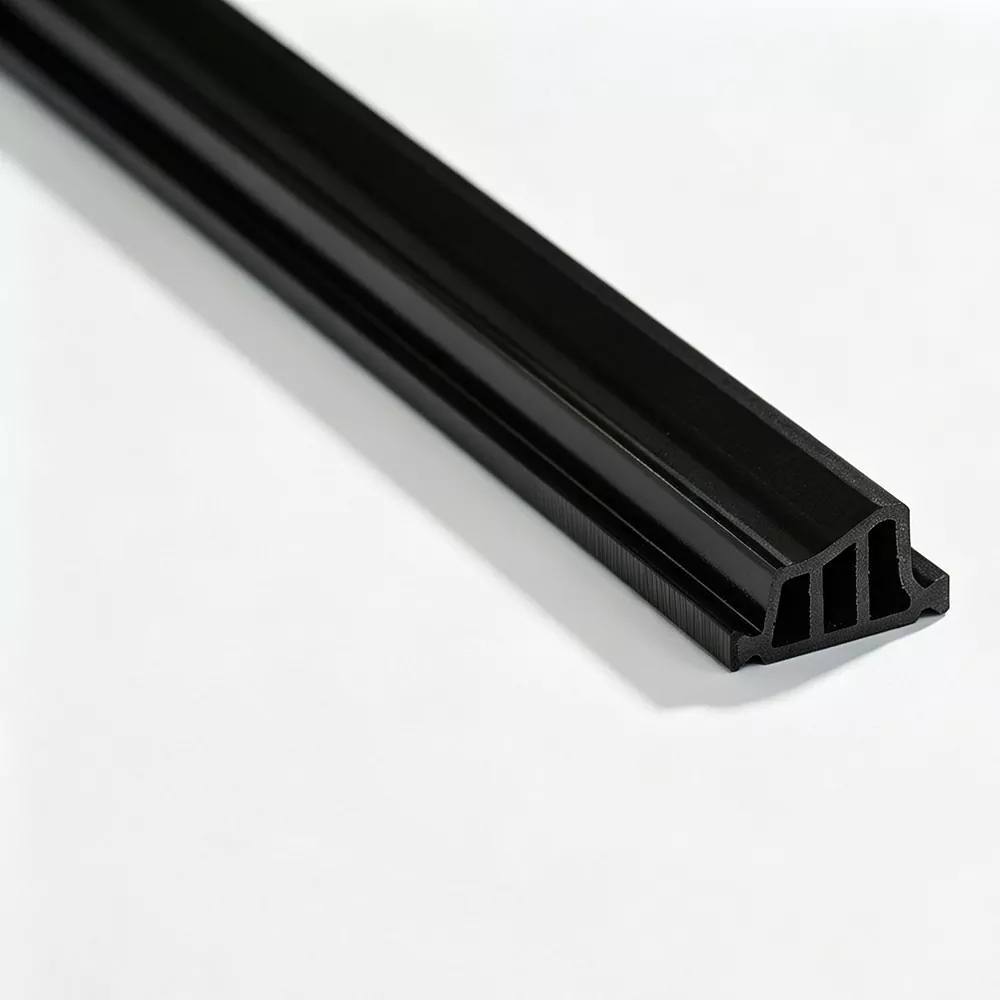

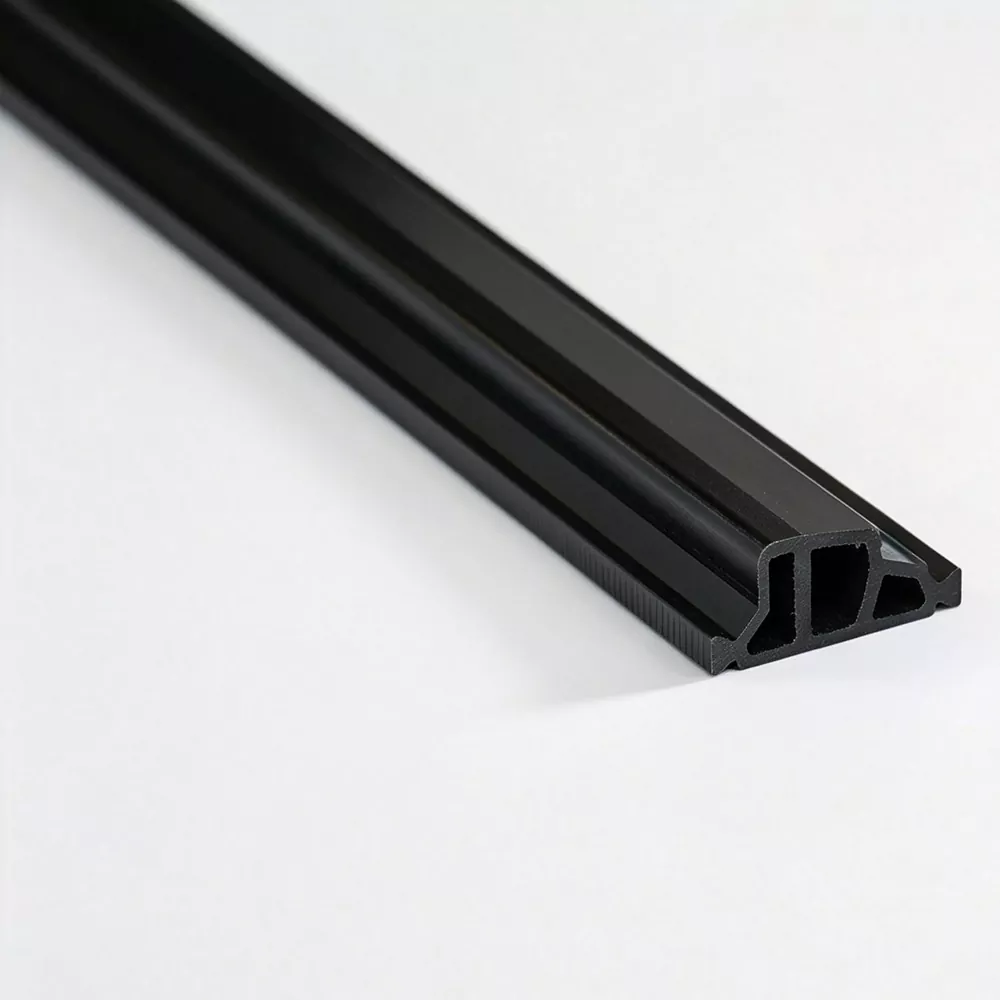

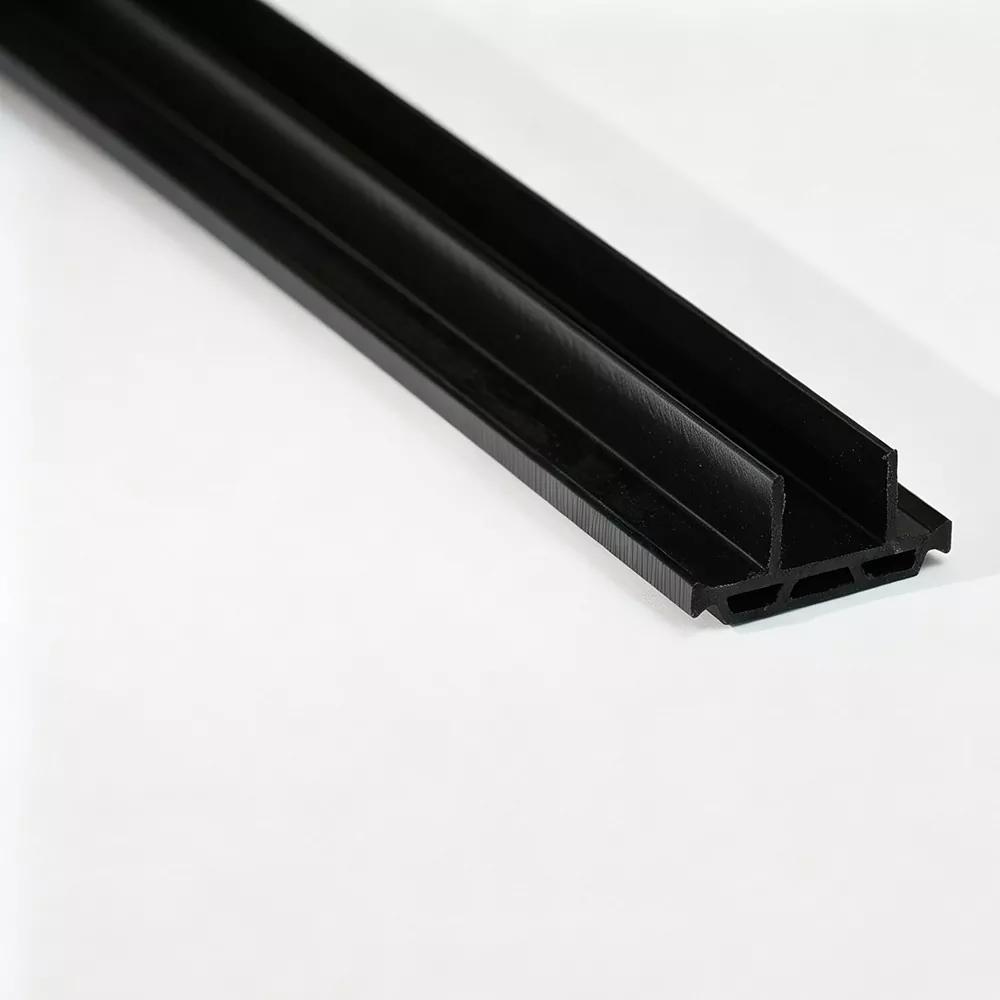

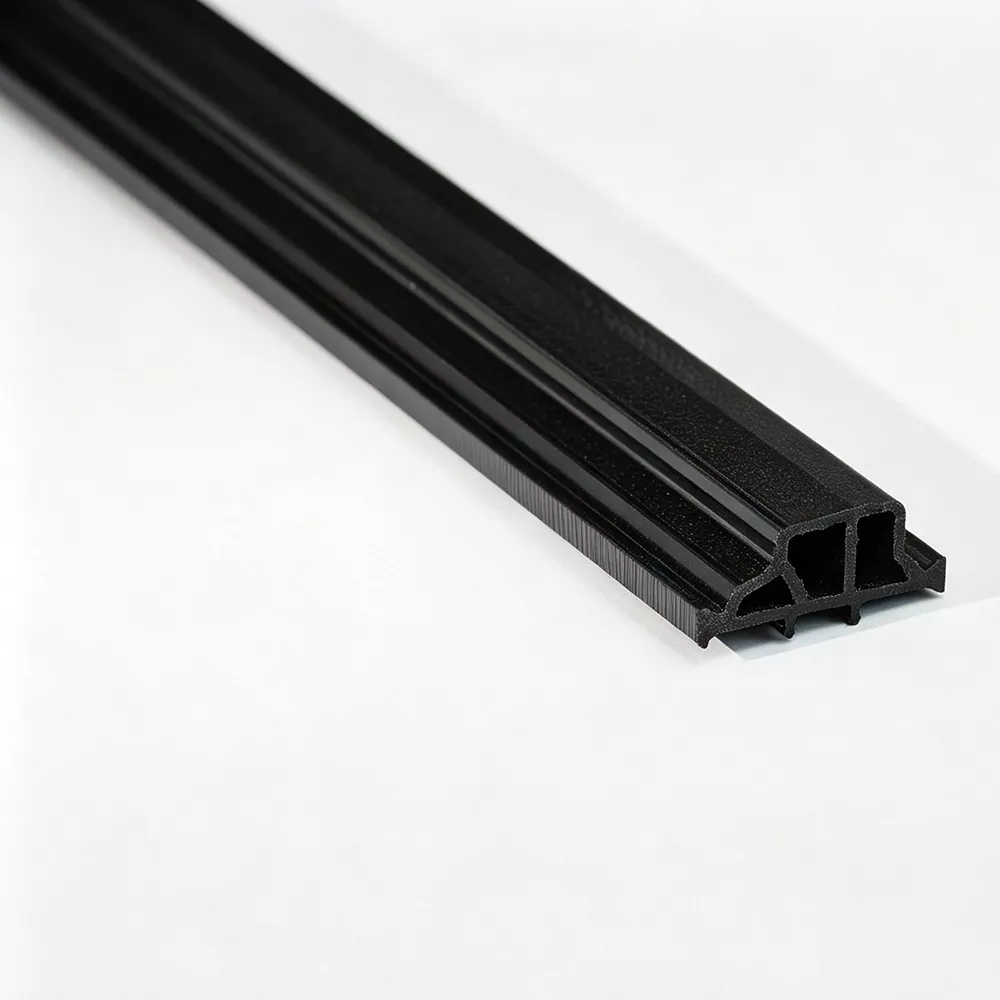

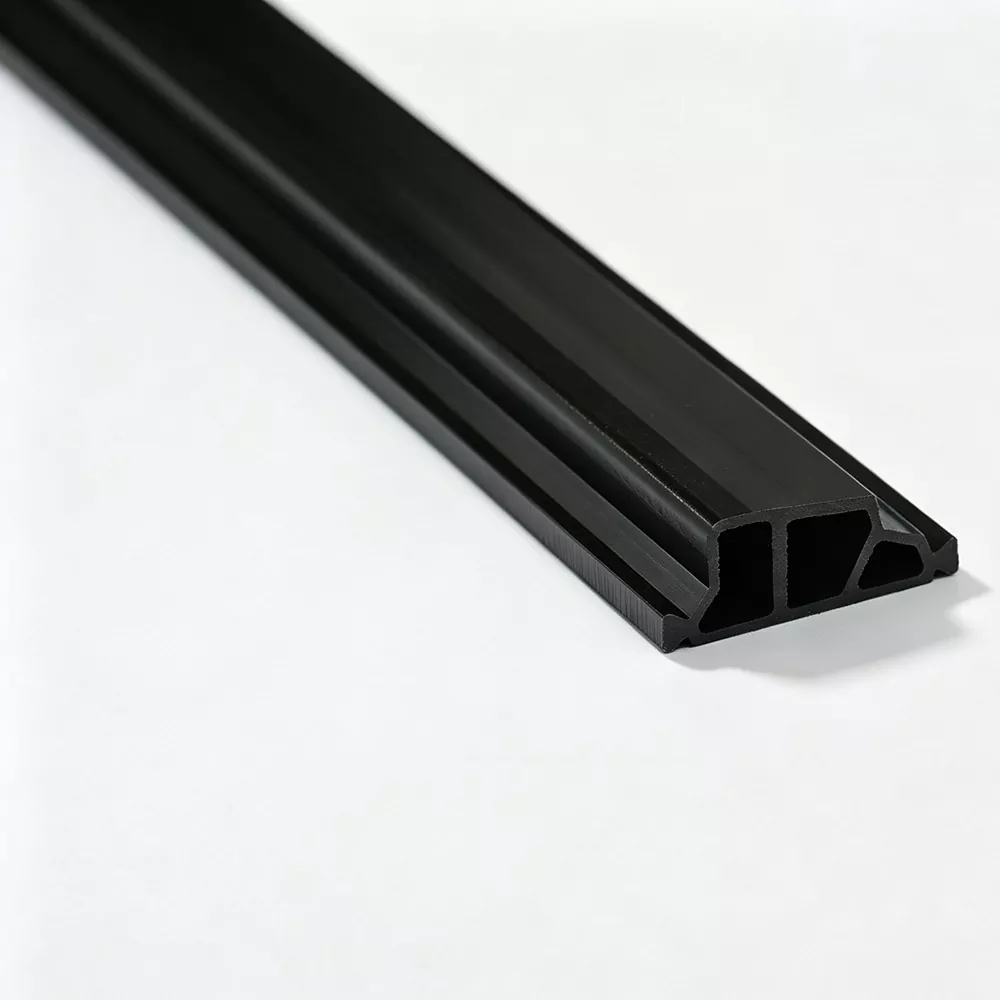

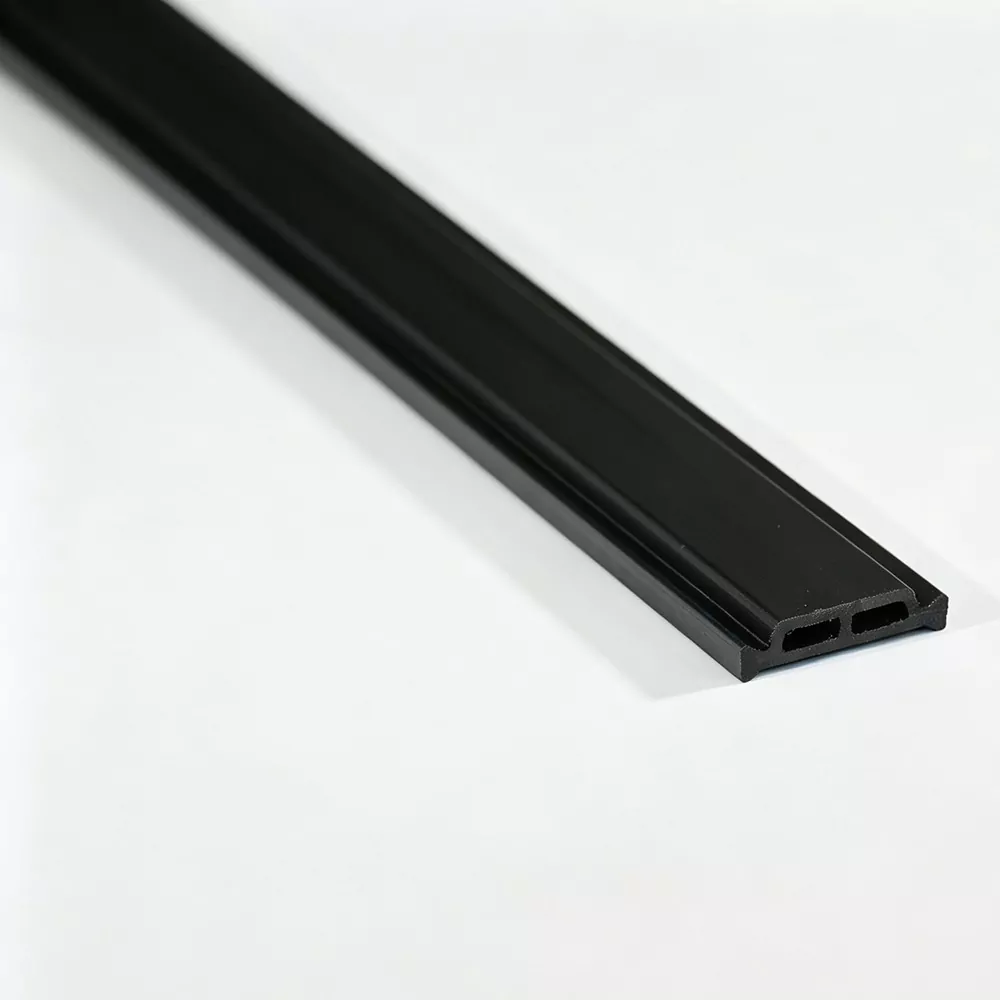

Thermische onderbrekingsstrip met holle kamer

De thermische onderbrekingsstrip met holle kamer, aangeboden door Jinxing in China, is ontworpen voor aluminiumprofielen waarbij het thermische onderbrekingsgedeelte een of meer gesloten kamers bevat. De kamerstructuur scheidt de aluminium secties en voegt een langer pad toe voor warmteoverdracht door het profielsamenstel.

Jinxing produceert het profiel door middel van extrusie en kan het profiel ontwikkelen volgens de aluminium profieltekening van de klant. Dwarsdoorsnedeafmetingen, gereedschap, kleur, lengte en leveringsformaat kunnen worden bevestigd volgens het definitieve profielontwerp.

Technische specificaties

Omdat de exacte geometrie van de holle kamer varieert per profielontwerp, moet de volgende informatie voor elk project worden bevestigd:

Wat is een thermische onderbrekingsstrip met holle kamer?

Een thermisch onderbroken strip met holle kamer is een isolatieprofiel van polyamide met een ingesloten interne ruimte binnen de dwarsdoorsnede. Het wordt tussen afzonderlijke aluminium profielen geïnstalleerd om de directe warmteoverdracht door het metalen frame te verminderen.

De holle structuur maakt deel uit van de profielgeometrie en is geen afzonderlijk isolerend onderdeel. Daarom moeten de kamerindeling, buitenafmetingen en contactgebieden overeenkomen met het ontvangende aluminium profiel.

Belangrijkste kenmerken

· PA66 GF25 Materiaal – Polyamide 66 versterkt met 25% glasvezel.

· Holle kamerstructuur – Ingesloten kamers maken deel uit van de isolatiedoorsnede.

· Geëxtrudeerd profiel – Door continue extrusie kan de vereiste sectiegeometrie worden geproduceerd via speciaal gereedschap.

· Profile Matching - Afmetingen en kamergeometrie kunnen rond het aluminium profiel worden ontwikkeld.

· Flexibele levering – Rechte levering of levering op rol kan worden overwogen, afhankelijk van het productieproces.

Structuur en thermische onderbrekingsfunctie

De holle kamer verandert de geometrie van het isolatiegedeelte en kan de afstand vergroten die de warmte door het thermische onderbrekingsgebied moet afleggen. Dit maakt de constructie relevant wanneer het ontwerp van een aluminium profiel meer vereist dan een eenvoudig solide isolatieprofiel.

De werkelijke thermische prestaties worden echter bepaald door de volledige aluminium profielmontage, inclusief de aluminium geometrie, de thermische onderbrekingsafmetingen, de beglazings- of paneelconfiguratie en de installatieomstandigheden. De strip moet daarom worden gekozen als onderdeel van het complete profielsysteem en niet als een geïsoleerd onderdeel.

Waar holle kamerprofielen worden gebruikt

Aluminium ramen en deuren

Gebruikt in thermisch geïsoleerde aluminium raam- en deursystemen waarbij het profielontwerp een thermisch scheidingsgedeelte met kamers vereist.

Gordijngevelsystemen

Geschikt voor geselecteerde vliesgevelprofielen die een gedefinieerde isolatiesectie tussen aluminium componenten vereisen.

Grote of speciale aluminium profielen

De holle kamerstructuur kan worden overwogen voor profielontwerpen waarbij de geometrie van de dwarsdoorsnede en de thermische onderbrekingsdiepte moeten worden gecoördineerd met de aluminium extrusie.

Nieuwe profielontwikkeling

Het thermisch onderbroken gedeelte kan samen met een nieuw aluminium profiel worden ontwikkeld, zodat de kamergeometrie en het ontvangende gedeelte vóór het bewerken worden beoordeeld.

Holle kamer versus massieve thermische onderbrekingssecties

De keuze tussen een holle kamer en een eenvoudiger massief profiel moet gebaseerd zijn op het aluminium profielontwerp in plaats van aan te nemen dat één structuur universeel beter is.

De uiteindelijke keuze moet gebaseerd zijn op de tekening van het aluminium profiel, de vereiste thermische onderbrekingsgeometrie en het fabricageproces.

Extrusie en profielvorming

Jinxing vormt holle kamerprofielen door extrusie met behulp van gereedschappen die zijn afgestemd op de vereiste doorsnede.

De belangrijkste productiefasen omvatten:

· Materiaalvoorbereiding – PA66 en GF25 worden bereid volgens de bevestigde materiaalformulering.

· Profielextrusie – Het materiaal wordt continu gevormd door middel van speciaal gereedschap.

· Koeling en dimensionering – De sectie is gestabiliseerd om de vereiste geometrie te behouden.

· Inspectie en afwerking – Het afgewerkte profiel wordt gecontroleerd voordat het rechtstreeks of op rol wordt geleverd.

Voor speciale profielen moeten de gereedschapsvereisten vóór productie worden bevestigd aan de hand van de volledige aluminiumprofieltekening.

Kwaliteits- en procescontrole

Jinxing controleert de belangrijkste fasen van materiaalvoorbereiding, extrusie, koeling, dimensionering, inspectie en afwerking.

Profielgeometrie

De belangrijkste externe afmetingen en relevante kamergeometrie worden gecontroleerd aan de hand van de bevestigde productspecificaties.

Materiaal- en procescontrole

Binnenkomende PA66- en glasvezelmaterialen worden geïnspecteerd volgens de materiaalcontroleprocedures van het bedrijf, terwijl de extrusie- en koelomstandigheden tijdens de productie worden gecontroleerd.

Laboratoriumtesten

Volgens de toepasselijke product- en testvereisten kan laboratoriumevaluatie betrekking hebben op de dichtheid, Shore-hardheid, longitudinale en transversale treksterkte, waterbestendigheid, thermische veroudering en lineaire uitzettingscoëfficiënt.

Inspectie van het eindproduct

Afgewerkte profielen worden vóór verzending gecontroleerd op uiterlijk en afmetingen, waarbij relevante inspectiedocumentatie wordt verstrekt volgens de overeengekomen ordervereisten.

Waarom kiezen voor Jinxing?

Voor thermisch onderbroken profielen met holle kamers is de belangrijkste waarde niet alleen het materiaal of de kamer zelf. Het profiel moet tijdens het inbrengen en de daaropvolgende verwerking overeenkomen met het aluminium profiel.

Jinxing ondersteunt dit proces door:

· PA66 GF25 profielextrusie

· Op tekeningen gebaseerde sectieontwikkeling

· Speciale tooling voor speciale profielen

· Rechte en spiraaltoevoeropties

· Kleur- en maataanpassing

· Profielinspectie vóór verzending

Deze aanpak maakt het mogelijk om het thermisch onderbroken gedeelte samen met het aluminium profiel te beschouwen in plaats van onafhankelijk te selecteren.

Veelgestelde vragen

Wat is het doel van de holle kamer?

De kamer verandert de geometrie van het isolatiegedeelte en kan het warmteoverdrachtspad door het thermische onderbrekingsgebied vergroten. De daadwerkelijke bijdrage is afhankelijk van het volledige aluminium profielontwerp.

Is een holkamerprofiel beter dan een massieve thermisch onderbroken strip?

Niet noodzakelijkerwijs. De juiste sectie is afhankelijk van de geometrie van het aluminium profiel, de thermische onderbrekingsvereisten en het fabricageproces. Er moet een hol kamerprofiel worden gekozen als de doorsnede ervan overeenkomt met het beoogde systeem.

Kan Jinxing het profiel maken volgens onze aluminiumtekening?

Ja. Jinxing kan klanttekeningen beoordelen en de vereiste doorsnede en gereedschappen ontwikkelen voor toepasselijke holle kamerprofielen.

Welke gegevens zijn nodig voor een offerte?

De dwarsdoorsnedetekening van het aluminium profiel, de vereiste thermische onderbrekingsafmetingen, kamergeometrie, kleur, lengte, aanvoervorm, verpakking en verwerkingseisen zijn nuttig voor het bevestigen van het product.

Kan het holle kamerprofiel op rol worden geleverd?

Voor toepasselijke profielen en productieprocessen kan de levering van rollen worden overwogen. De spoelspecificatie moet worden bevestigd volgens de profielgeometrie en de verwerkingsapparatuur van de klant.

Welk materiaal wordt gebruikt?

Het profiel is gemaakt van PA66 nylon versterkt met 25% glasvezel (GF25).

Kunnen de kleur en afmetingen worden aangepast?

Ja. De afmetingen van de dwarsdoorsnede en de toepasselijke kleuren kunnen worden aangepast aan de bevestigde profielvereisten en productieomstandigheden.
