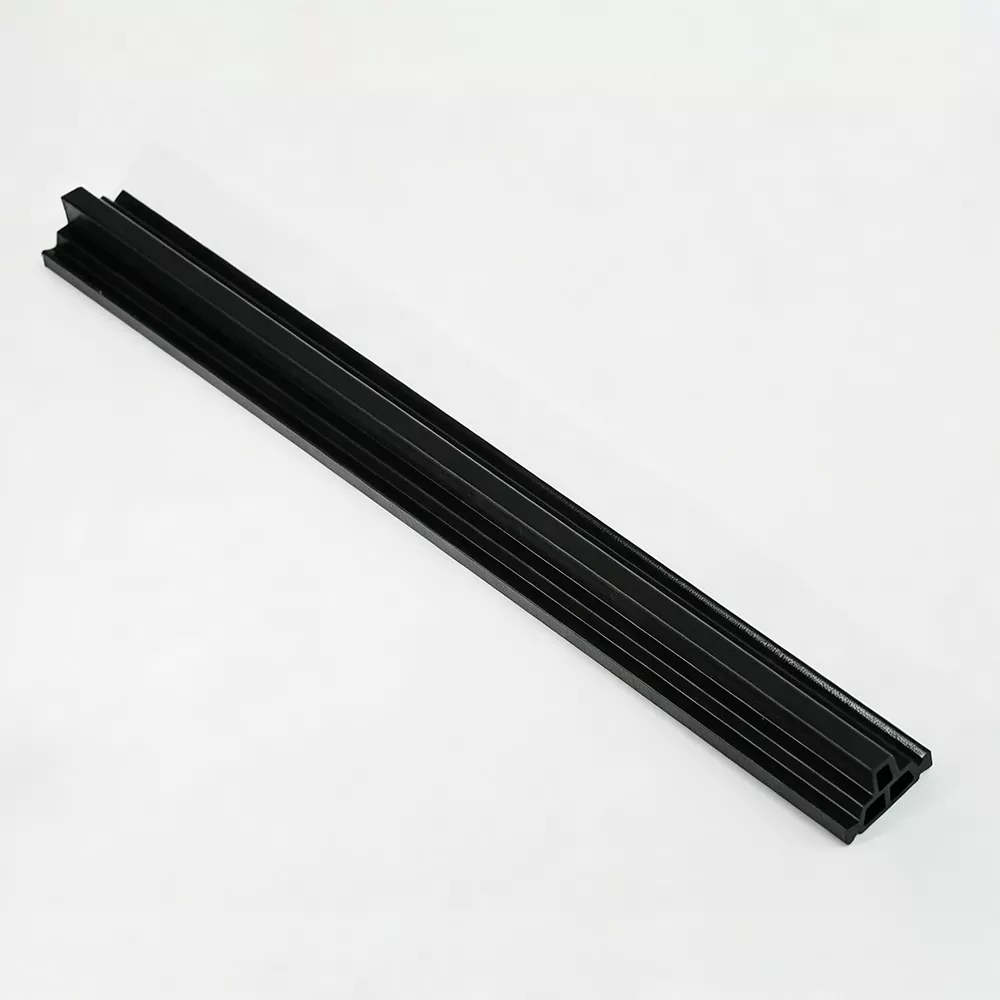

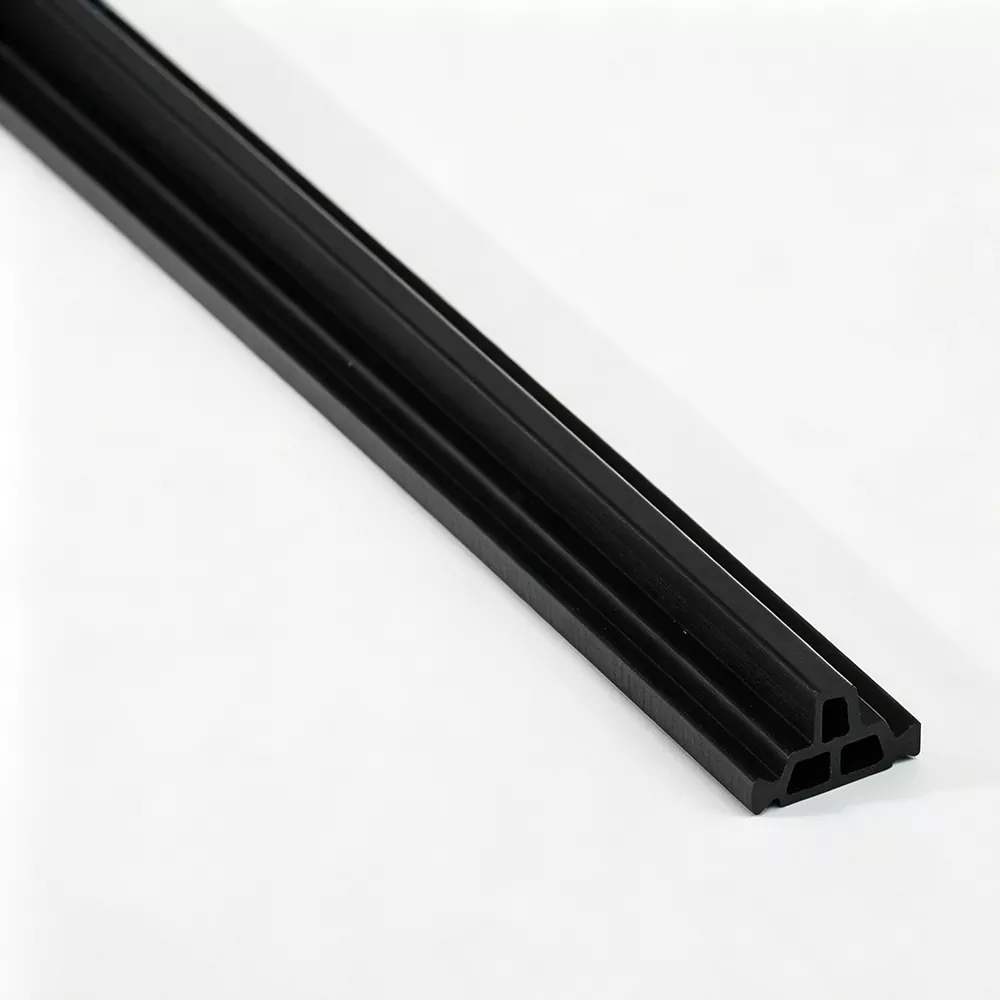

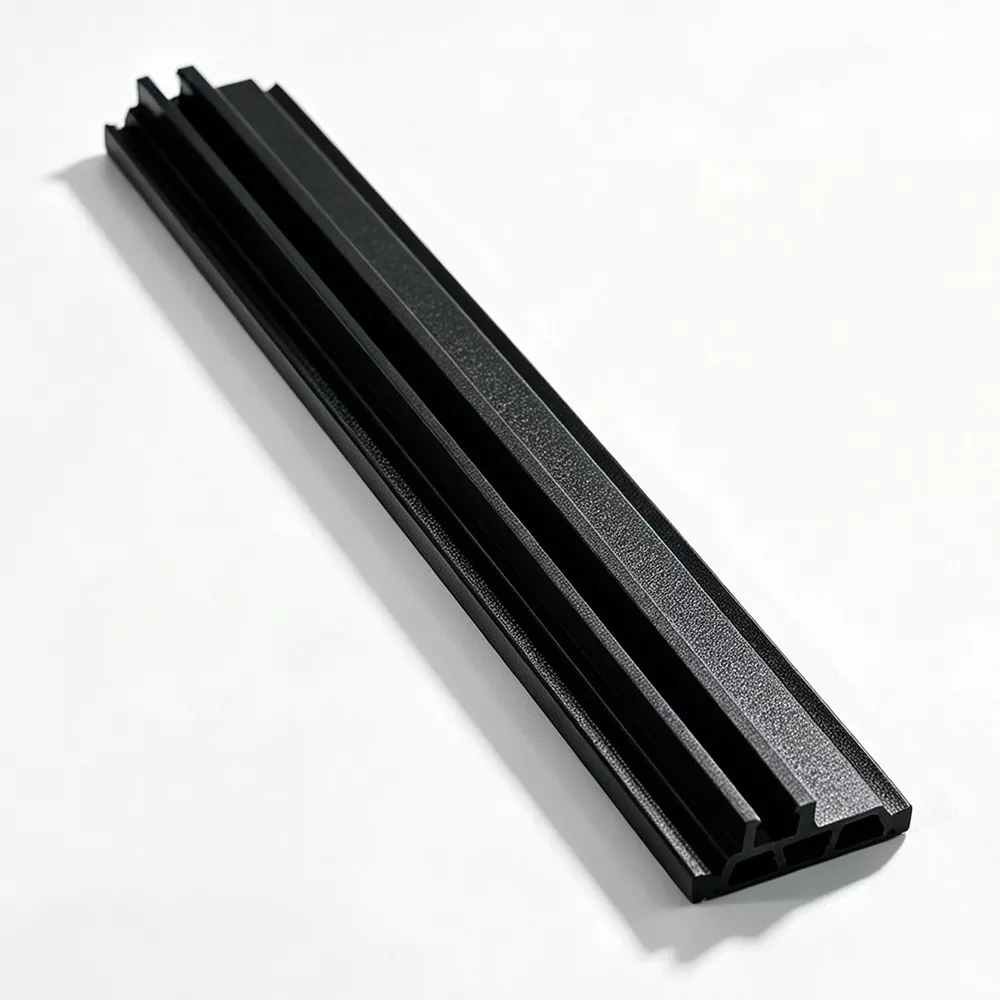

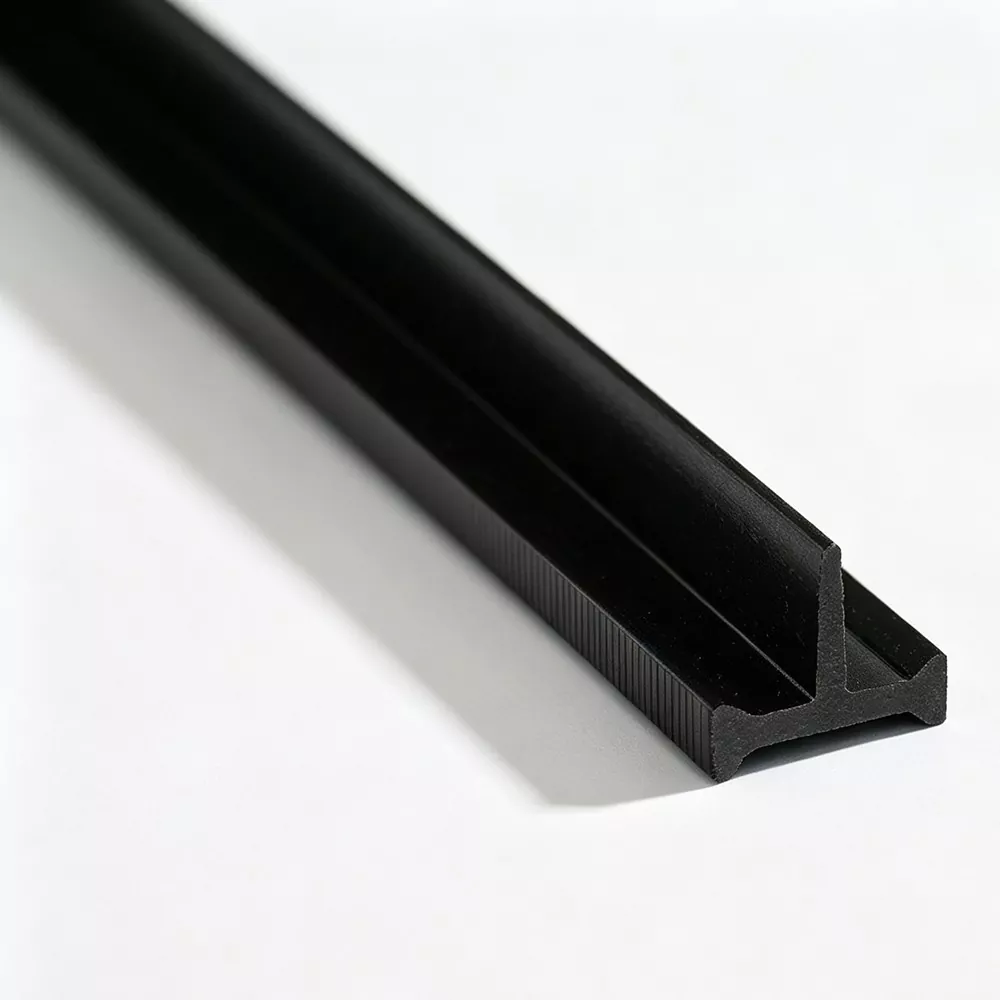

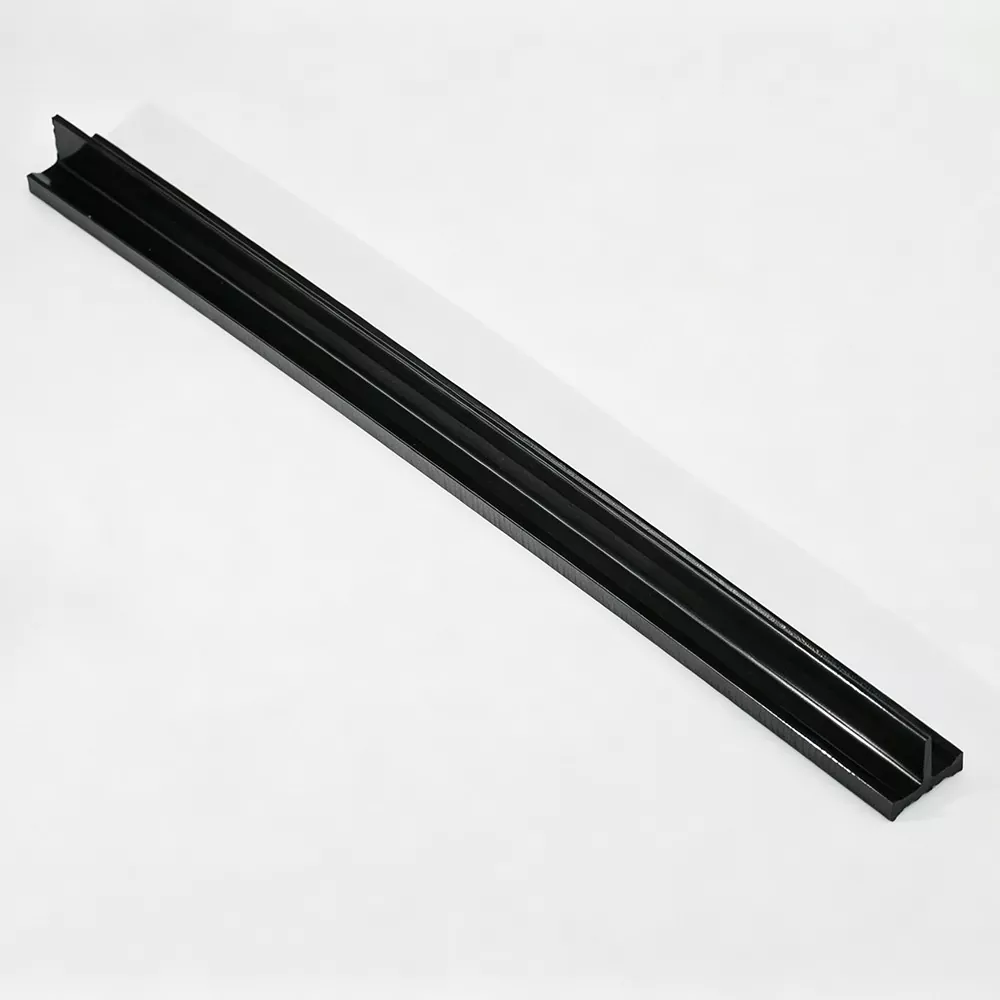

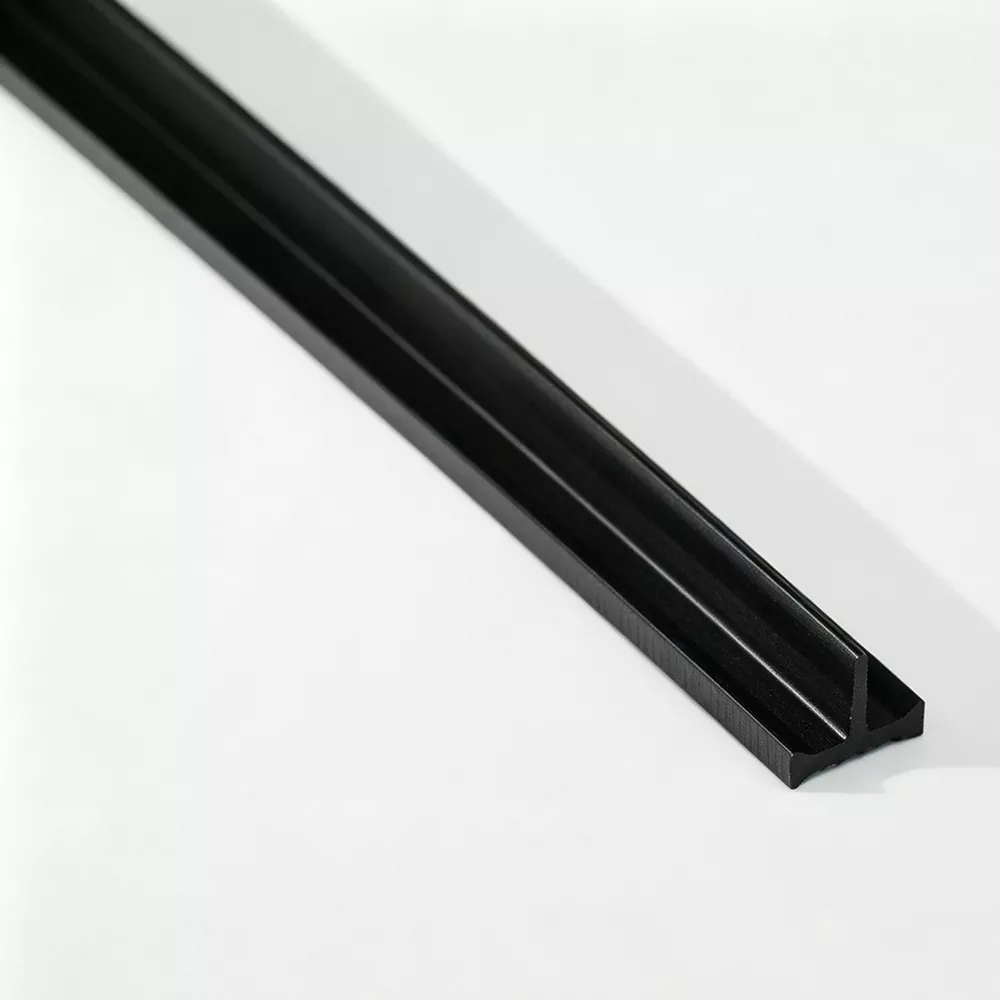

Thermische breekstrip voor vliesgevels

Voor aluminium vliesgevelsystemen zorgt de Thermal Break Strip for Curtain Walls voor de niet-metalen verbinding tussen gescheiden aluminium profielsecties. Jinxing, een Chinese fabrikant en fabriek, produceert PA66 GF25 thermische onderbrekingsprofielen die kunnen worden afgestemd op extrusieontwerpen voor vliesgevels, waarbij de sectiegeometrie wordt bepaald door de profielgroef, verbindingsstructuur en vereiste afmetingen.

Gebouwd rond vliesgevelprofielgeometrie

Gordijngevelextrusies bevatten vaak diepere groeven, meerdere verbindingspunten of speciaal ontworpen secties voor stijlen, dwarsbalken en andere framecomponenten. De thermische scheidingsstrip moet overeenkomen met deze structuren en niet alleen op basis van de breedte worden geselecteerd.

Jinxing kan de strip rondom de daadwerkelijke aluminium extrusie ontwikkelen, waarbij rekening wordt gehouden met:

· Afmetingen profielgroef

· Stripinvoerpositie

· Vergrendelings- of vergrendelgebieden

· Dwarsdoorsnedediepte

· Vereiste scheiding tussen aluminium profielen

· Montagemethode

Deze afstemming tussen profiel en strip is vooral belangrijk wanneer het vliesgevelsysteem gebruik maakt van een niet-standaard aluminium extrusie.

Wat de strip bijdraagt ​​aan het vliesgevelsysteem

De strip dient als thermische scheidingscomponent binnen het aluminium frame. Door een doorlopende metalen verbinding te vervangen door een polyamideprofiel, wordt het directe geleidende pad tussen gescheiden aluminiumdelen onderbroken.

Zijn rol is nauw verbonden met het ontwerp van de volledige vliesgevel. De aluminium extrusie, thermische onderbrekingsstrip, beglazingssysteem, afdichtingen en verbindingsmethode dragen allemaal bij aan het uiteindelijke thermische gedrag van de geassembleerde gevel.

Productvoordelen

Versterkt PA66-profiel

Jinxing gebruikt PA66 GF25 als primair materiaal. De 25% glasvezelversterking zorgt voor een grotere stijfheid en mechanische sterkte dan ongewapend polyamide.

Profielspecifieke doorsneden

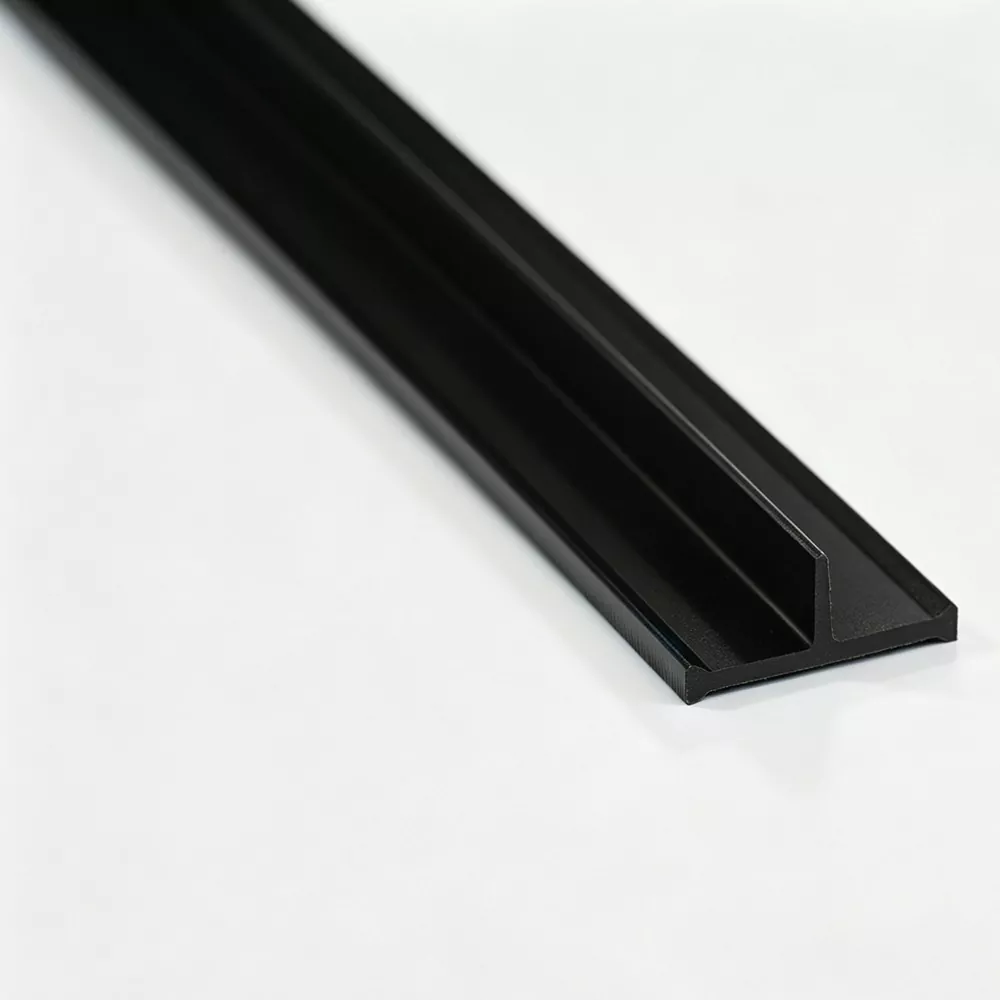

De thermische onderbrekingsstrip voor vliesgevels kan worden geproduceerd met verschillende geometrieën, afhankelijk van de vliesgevelextrusie, inclusief standaard I-type, C-type, T-type en speciale secties.

Stabiele lange-sectiegeometrie

Vliesgevelprofielen kunnen bestaan ​​uit relatief lange aluminium profielen. Een consistente stripgeometrie langs de extrusie helpt de beoogde relatie tussen de thermische onderbreking en het aluminium profiel tijdens de montage te behouden.

Gecontroleerde mechanische eigenschappen

Materiaal- en profieleigenschappen kunnen worden gecontroleerd volgens overeengekomen technische vereisten, waaronder treksterkte, hardheid, thermische veroudering en andere relevante kenmerken.

Matching van stijl- en spiegelprofielen

Bij de vliesgevelconstructie kunnen stijlen en dwarsbalken verschillende aluminium extrusieontwerpen gebruiken. Hun thermische onderbrekingsvereisten kunnen daarom verschillen.

In plaats van één stripspecificatie over een heel project toe te passen, kan de sectie Thermische onderbrekingsstrip voor vliesgevels afzonderlijk worden bepaald op basis van de bijbehorende extrusie.

Voor projecten met meerdere vliesgevelprofielsecties kan Jinxing de tekeningen beoordelen en de benodigde stripspecificaties dienovereenkomstig organiseren.

Sectieontwikkeling voor vliesgevelsystemen

Wanneer een bestaande standaardstrip niet kan tippen aan de aluminium extrusie, ondersteunt Jinxing de profielontwikkeling op basis van technische informatie.

Het ontwikkelingsproces kan bestaan ​​uit:

Aluminiumprofieltekening → Sectieanalyse → Gereedschappen → Proefprofiel → Dimensionale verificatie → Productie

Kritische afmetingen worden bevestigd tijdens de proeffase vóór de reguliere productie. Dit is handig voor fabrikanten van vliesgevels die eigen extrusiesystemen ontwikkelen of een bestaande thermische onderbrekingsstrip vervangen.

Materiaal- en prestatie-eisen

Het belangrijkste materiaal dat Jinxing gebruikt is PA66, versterkt met 25% glasvezel.

Voor vliesgevelprojecten kunnen relevante materiaalkenmerken zijn:

· Treksterkte

· Afschuifgerelateerde mechanische prestaties

· Shore-hardheid

· Bestand tegen thermische veroudering

· Waterbestendigheid

· Lineair uitzettingsgedrag

· Prestaties bij gespecificeerde temperaturen

Testen kan worden geregeld volgens de geldende normen en de technische specificatie van de klant.

Inspectiefocus

Voor thermische breekstrips voor vliesgevels is maatnauwkeurigheid vooral belangrijk op de plaatsen die in contact komen met de aluminium extrusie.

De inspectie van Jinxing kan betrekking hebben op:

Selectiegids

Voordat u een thermische scheidingsstrip voor een vliesgevel bestelt, is de meest bruikbare informatie de bijpassende aluminium extrusietekening.

De belangrijkste punten om te bevestigen zijn:

Aluminium profiel → Groefstructuur → Stripgeometrie → Mechanische verbinding → Benodigde afmetingen → Materiaal → Aantal

Voor een vliesgevelproject met meerdere profielen moet elk relevant aluminiumprofiel afzonderlijk worden gecontroleerd, in plaats van ervan uit te gaan dat één thermische scheidingsstrip op alle framedelen past.

Veelgestelde vragen

Wat is een thermische onderbrekingsstrip voor vliesgevels?

Het is een polyamide-isolatieprofiel dat tussen gescheiden aluminium profielen is geplaatst in een thermisch onderbroken vliesgevelframesysteem.

Welk materiaal gebruikt Jinxing?

Jinxing produceert voornamelijk thermische scheidingsstrips voor vliesgevels met behulp van PA66 GF25, met 25% glasvezelversterking.

Kan de strip worden gecombineerd met een op maat gemaakte vliesgevelextrusie?

Ja. Jinxing kan de doorsnede ontwikkelen volgens een aluminium profieltekening of een bestaand stripmonster.

Zijn er voor stijlen en liggers verschillende strips nodig?

Dat kan zo zijn. De juiste strip is afhankelijk van de geometrie en groefstructuur van elke aluminium extrusie, dus verschillende vliesgevelprofielen kunnen verschillende specificaties vereisen.

Welke gegevens zijn nodig voor een offerte?

Een aluminium profieltekening, het benodigde stripgedeelte of monster, afmetingen, materiaalvereisten, kleur, lengte en geschatte hoeveelheid zijn nuttig om de specificatie te bevestigen.

Kan Jinxing speciaal gevormde thermische vliesgevelstrips produceren?

Ja. Niet-standaard doorsneden kunnen worden ontwikkeld met speciale gereedschappen op basis van de profielvereisten van de klant.
