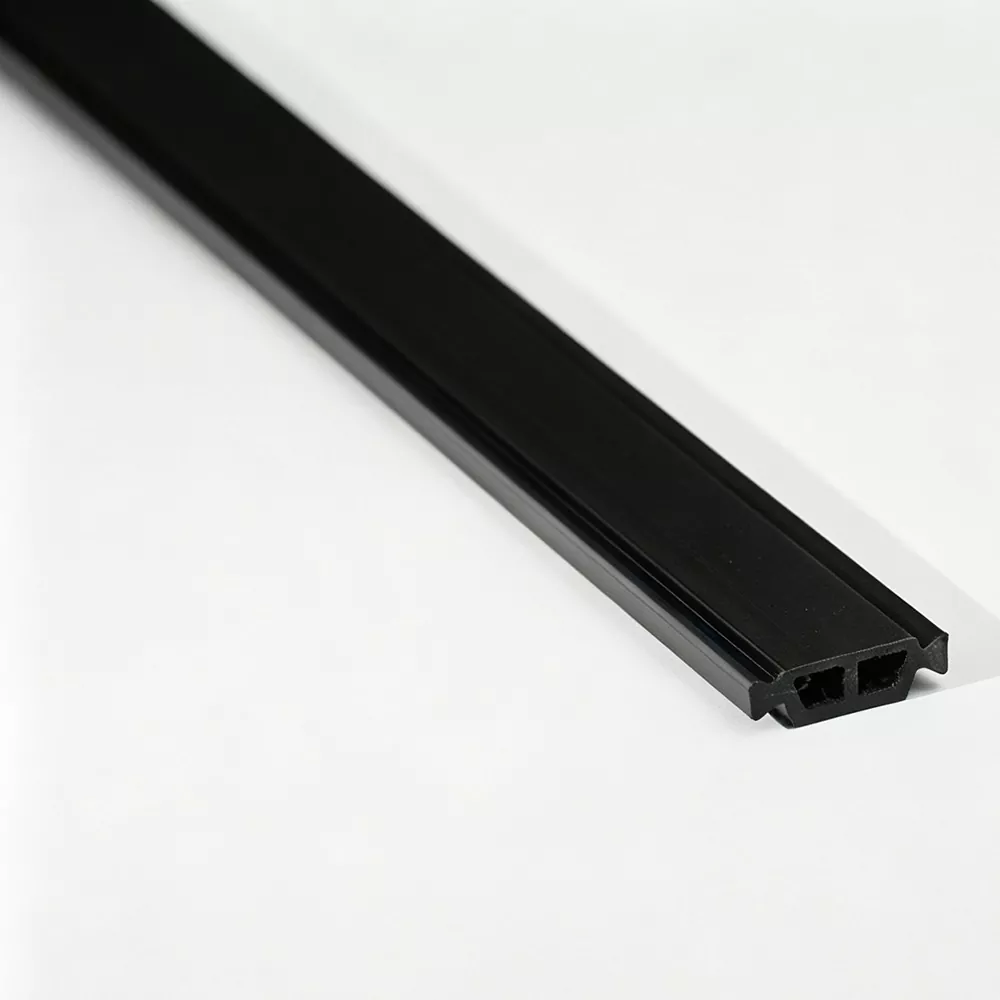

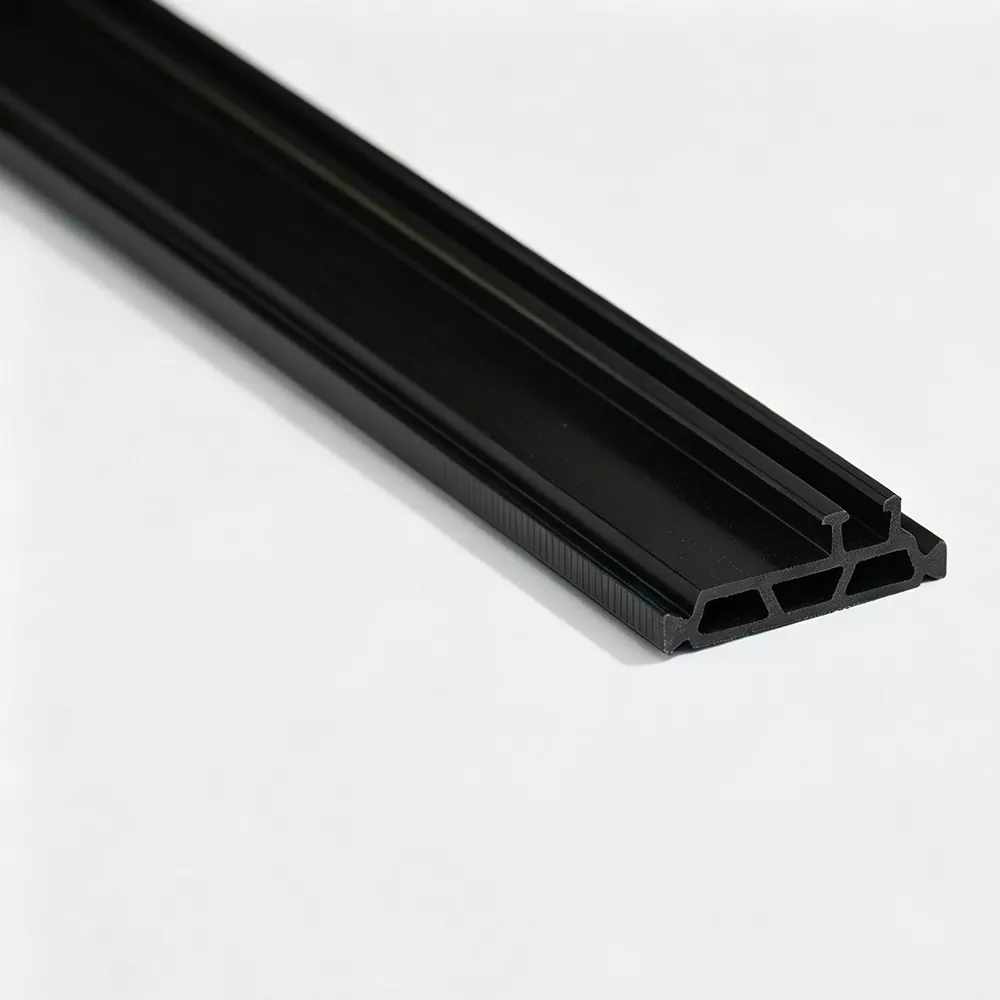

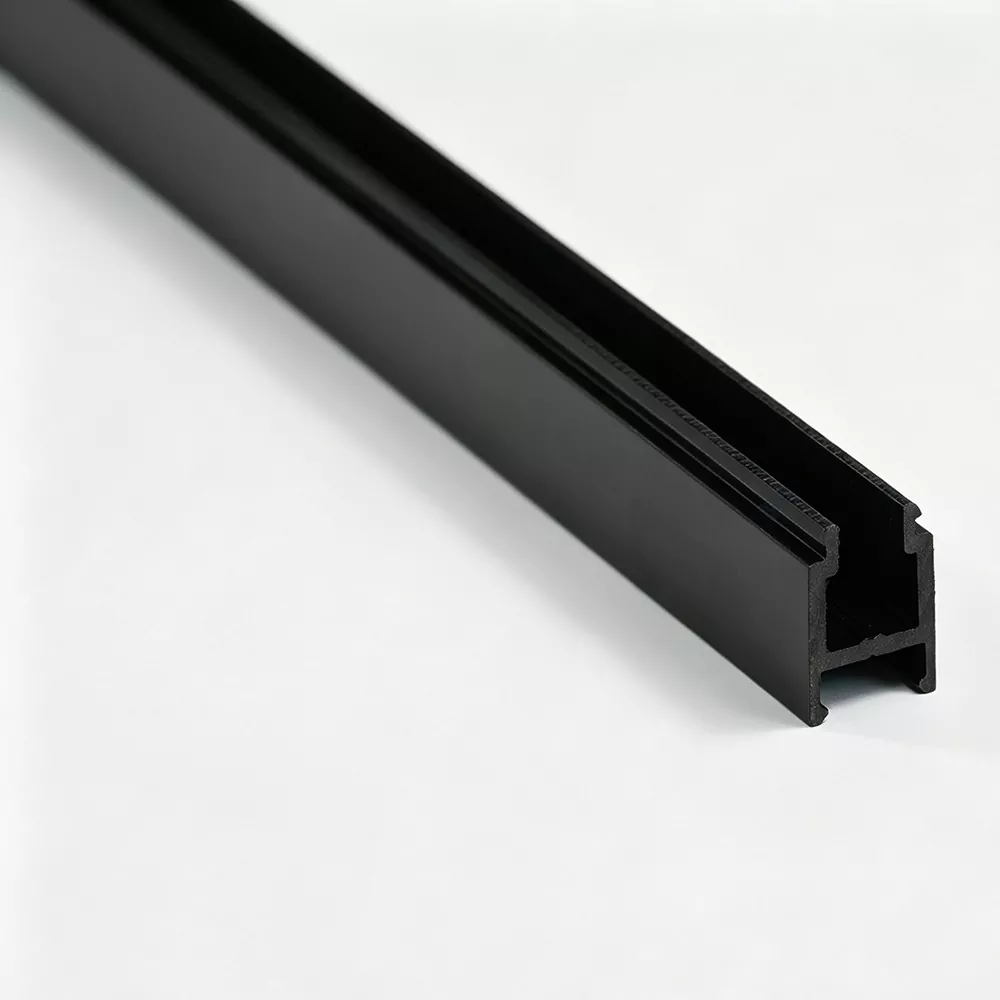

Thermische breekstrip voor openslaande ramen

Bij een aluminium openslaand raam zijn het frame en de vleugel met elkaar verbonden via scharnieren en openen ze door te draaien in plaats van langs een rail te schuiven. De thermische breekstrip voor openslaande ramen wordt in het thermisch gescheiden aluminium profiel geplaatst om het doorlopende metalen pad tussen de buiten- en binnensecties te onderbreken.

Jinxing, een Chinese fabrikant en fabriek, produceert deze strips voornamelijk met PA66 GF25 en kan de doorsnede aanpassen aan verschillende vleugelraamextrusies.

Ontworpen rond het frame en de vleugel

Openslaande raamsystemen bevatten gewoonlijk afzonderlijke frame- en vleugelprofielen, en hun dwarsdoorsneden zijn niet noodzakelijkerwijs uitwisselbaar.

De thermische onderbrekingsstrip moet overeenkomen met de specifieke extrusie op het gebied van:

· Groefafmetingen

· Insteekdiepte van de strip

· Vergrendelingsgeometrie

· Profielbreedte en -dikte

· Positie van de thermische scheiding

· Beschikbare ruimte rond hardware en afdichtingen

Voor een nieuw systeem wordt aanbevolen om de strip vóór de bewerking en productie aan te passen aan de aluminium profieltekening.

Productkenmerken

Versterkte PA66 GF25

De thermische breekstrip voor openslaande ramen maakt gebruik van PA66 met 25% glasvezelversterking om de stijfheid en mechanische sterkte te bieden die vereist is binnen het aluminium profiel.

Profielspecifieke vergrendelingsgeometrie

De sectie kan worden ontworpen rond de groef en de mechanische verbindingsmethode die wordt gebruikt bij de extrusie van het openslaande raam.

Consistente sectieafmetingen

Gecontroleerde extrusie en kalibratie helpen de kritische afmetingen te behouden die nodig zijn voor een stabiele profielmontage.

Compatibel met frame- en vleugelontwerpen

Voor vaste frameprofielen en openslaande vleugelprofielen kunnen verschillende stripsecties worden ontwikkeld, afhankelijk van hun individuele extrusiestructuren.

Stabiele materiaalprestaties

Relevante eigenschappen zoals treksterkte, hardheid, thermische veroudering en maatvoering kunnen worden geëvalueerd volgens de gespecificeerde eisen.

Vereisten aan framezijde en vleugelzijde

De thermische onderbrekingsopstelling kan verschillen tussen het vaste frame en de openingsvleugel.

De strook aan de framezijde moet overeenkomen met de vaste buitenste extrusie, terwijl de strook aan de vleugelzijde moet werken binnen de profielgeometrie rond het openingsgedeelte, het beglazingsgebied, afdichtingen en hardware.

Het hanteren van dezelfde stripspecificatie voor beide profielen is daarom niet altijd aangewezen. Elke aluminium extrusie moet afzonderlijk worden gecontroleerd.

Profiel Geometrie is belangrijk

Bij openslaande ramen zit de Thermische Breekstrip voor Openslaande Ramen in een profiel dat ook ruimte moet bieden aan andere componenten. Een geschikt profiel moet voldoende ruimte laten voor de beoogde beglazing, afdichting, beslag en profielverbindingen.

Belangrijke afmetingen kunnen zijn:

Strookbreedte → Strookdikte → Groefdiepte → Vergrendelingsgebied → Positie profielwand

Deze afmetingen moeten worden bevestigd aan de hand van de daadwerkelijke extrusie in plaats van te worden geschat op basis van de voltooide raamgrootte.

Materiaal

We gebruiken voornamelijk PA66 GF25 voor thermische scheidingsstrips voor openslaande ramen. De glasvezelversterking verbetert de stijfheid van het polyamideprofiel en zorgt ervoor dat het de ontworpen geometrie binnen de aluminium constructie behoudt.

Als klanten materiaal-, hardheids-, temperatuur- of testvereisten hebben gedefinieerd, kunnen deze specificaties vóór productie worden bevestigd.

Profielopties

We kunnen verschillende ontwerpen voor thermische onderbrekingssecties leveren, waaronder:

· I-type

· C-type

· T-type

· Speciaal gevormde secties

Het juiste profiel wordt bepaald door de overeenkomstige aluminium extrusie en niet alleen door de raamopeningsstijl.

Kwaliteitscontroles

Bij vleugelraamtoepassingen wordt aandacht besteed aan de afmetingen die de profielaangrijping en -montage beïnvloeden.

Typische inspectie-items zijn onder meer:

Testen kunnen worden uitgevoerd volgens de specificatie van de klant en geldende normen.

Bestelgids

Voor een nauwkeurige productselectie moeten kopers waar mogelijk de aluminium profieltekening van het frame of de vleugel verstrekken.

Als een raamsysteem meerdere thermisch gescheiden aluminium profielen bevat, identificeer dan elk profiel afzonderlijk. Hierdoor kunnen de stripbreedte, sluitstructuur en dwarsdoorsnede worden afgestemd op de juiste extrusie.

Veelgestelde vragen

Wat is een thermische onderbrekingsstrip voor openslaande ramen?

Het is een polyamide-isolatieprofiel dat in een thermisch gescheiden aluminium raamkozijn of vleugel wordt geïnstalleerd om de directe metalen verbinding tussen de twee zijden te onderbreken.

Wordt voor kozijn en vleugel dezelfde strip gebruikt?

Niet noodzakelijkerwijs. Frame- en vleugelextrusies kunnen verschillende groefstructuren en beschikbare installatieruimtes hebben, dus afzonderlijke stripspecificaties kunnen vereist zijn.

Welk materiaal gebruikt Jinxing?

Jinxing maakt voornamelijk gebruik van PA66 GF25, bestaande uit PA66 versterkt met 25% glasvezel.

Is de strip geschikt voor openslaand raambeslag?

De strip zelf vervangt de hardware niet. De sectie is zo ontwikkeld dat hij binnen het aangewezen aluminium profiel past, terwijl de omringende profielstructuur de vereiste componenten kan huisvesten.

Kan Jinxing een strip op maat maken voor de extrusie van mijn openslaande ramen?

Ja. Jinxing kan niet-standaard secties ontwikkelen met behulp van een aluminium profieltekening, stripmonster of bevestigde maatvereisten.

Wat moet ik meesturen bij het aanvragen van een offerte?

Een aluminium frame- of vleugeltekening, vereiste stripafmetingen of monster, materiaalspecificatie, kleur, lengte en geschatte hoeveelheid zijn nuttig om het product te bevestigen.
