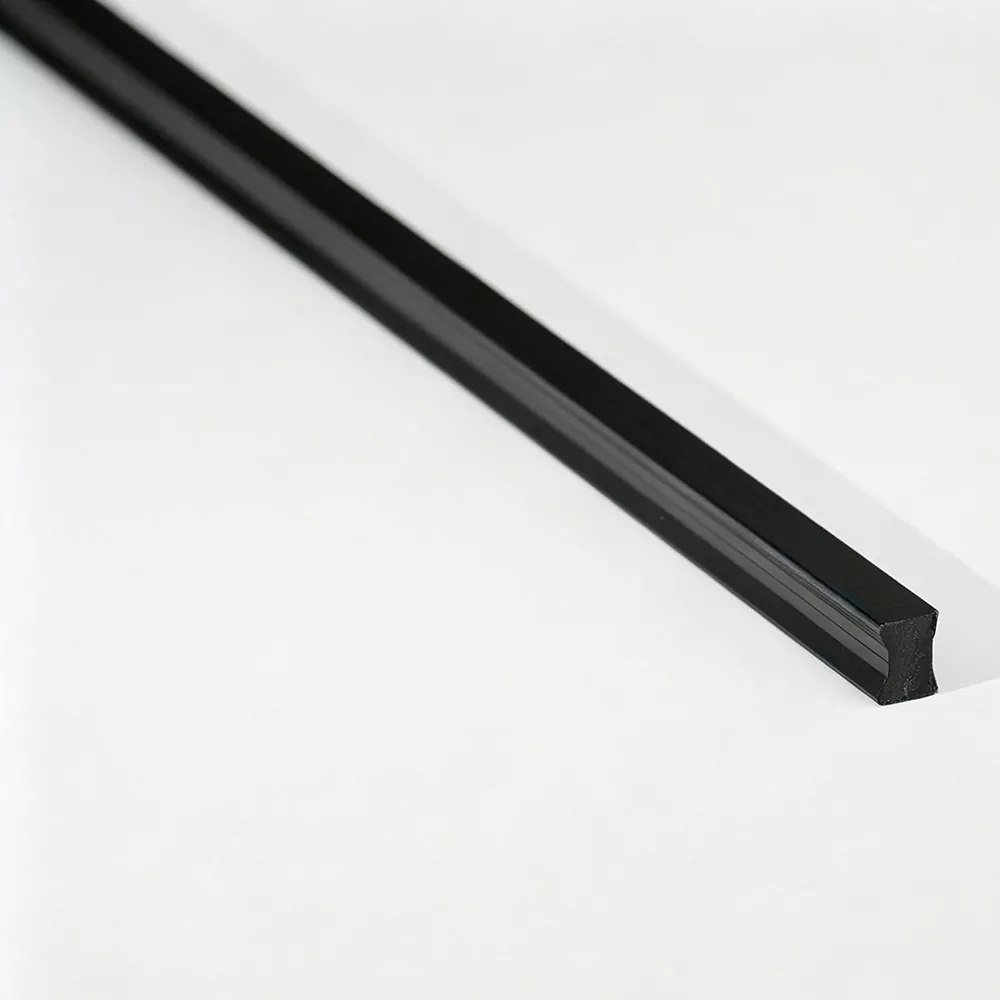

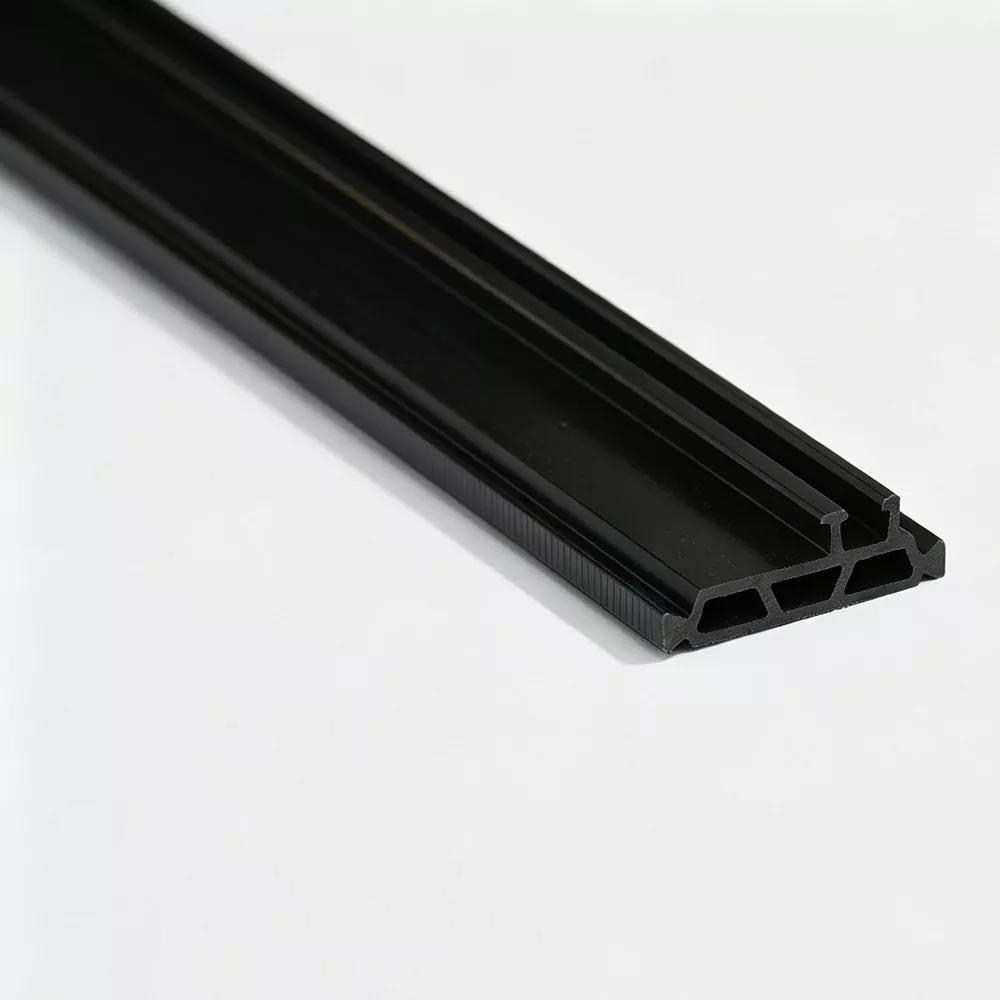

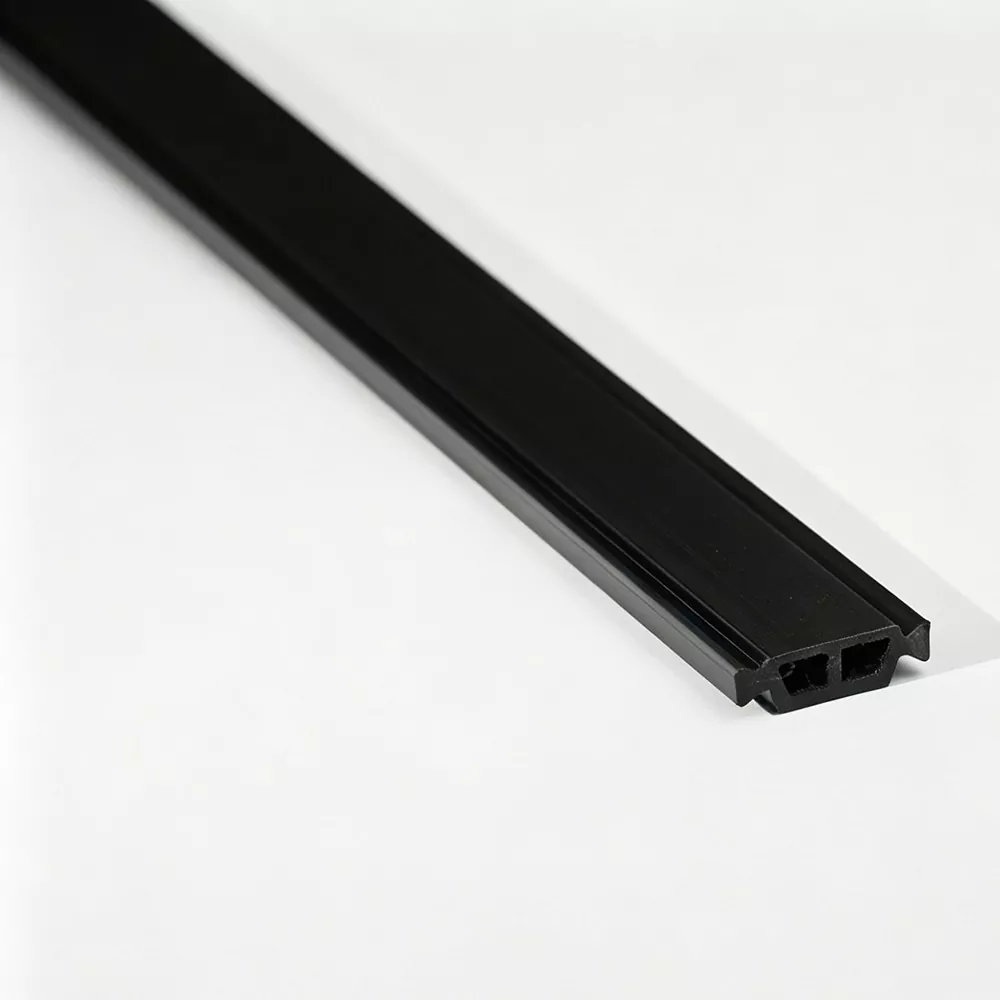

In een aluminium raam, deur of gevel scheidt de thermische onderbreking de metalen delen aan de binnen- en buitenkant, maar het ontwerp van deze verbinding kan ook van invloed zijn op de manier waarop geluid zich door het frame verplaatst. De Sound Insulation Thermal Break Strip geleverd door Jinxing, een Chinese fabrikant en fabriek voor thermische onderbrekingsprofielen van polyamide, is ontwikkeld als onderdeel van deze gescheiden aluminium assemblage in plaats van als een op zichzelf staande akoestische afdichting.
Aluminium is een stijf materiaal dat een ononderbroken pad kan bieden voor trillings- en geluidsoverdracht wanneer binnen- en buitensecties rechtstreeks met elkaar verbonden zijn.
Een thermisch onderbroken strip onderbreekt die directe verbinding door een polyamideprofiel tussen de aluminium componenten aan te brengen. In een op de juiste manier ontworpen profielsysteem kan deze scheiding de directe transmissiepaden door het metalen frame helpen verminderen.
De akoestische prestaties van een afgewerkt raam of gevel zijn echter niet alleen afhankelijk van de thermische scheidingsstrip. Glas, pakkingen, afdichtingsmiddelen, framegeometrie, openingsconfiguratie en installatie hebben allemaal invloed op het uiteindelijke geluidsisolatieresultaat.
De strip wordt mechanisch geïntegreerd in de aluminium extrusie. De doorsnede ervan moet daarom samenwerken met de profielholte in plaats van simpelweg een lege ruimte op te vullen.
Belangrijke ontwerppunten zijn onder meer:
· Contact tussen de strip en aluminium profielen
· Vergrendelings- en vergrendelgeometrie
· Strookbreedte en -dikte
· Afmetingen profielholte
· Mechanische verbinding na het rollen
· Positie van omringende pakkingen en beglazingscomponenten
Een correct op elkaar afgestemd profiel helpt de beoogde scheiding tussen de aluminium profielen te behouden en zorgt tegelijkertijd voor een stabiele verbinding tijdens de montage.
Jinxing gebruikt glasvezelversterkt materiaal op PA66-basis voor zijn thermische onderbrekingsprofielen. De glasvezel draagt bij aan de stijfheid en mechanische stabiliteit die nodig is wanneer de strip in aluminium profielen wordt gestoken en door mechanisch walsen wordt vastgezet.
Voor akoestische toepassingen is maatconsistentie ook belangrijk. Een inconsistent stripprofiel kan de contactrelatie tussen de polyamide- en aluminiumprofielen beïnvloeden en variaties veroorzaken tijdens de profielmontage.
In plaats van geluidsisolatie als een enkele materiaaleigenschap te beschouwen, moet het product worden beoordeeld op basis van verschillende verwante kenmerken:
· Thermische scheiding — Onderbreekt het doorlopende aluminium pad tussen de twee zijden van het profiel.
· Stabiele mechanische verbinding: ontworpen om na montage veilig geïntegreerd te blijven met de aluminium extrusie.
· Dimensionele consistentie: helpt de ontworpen profielgeometrie en contactomstandigheden te behouden.
· Glasvezelversterkte structuur: biedt de stijfheid die nodig is voor de verwerking en het onderhoud van aluminium profielen.
· Aanpasbare dwarsdoorsneden: kunnen in verschillende geometrieën worden geproduceerd, passend bij raam-, deur- en gevelprofielen.
De eisen op het gebied van geluidsisolatie variëren aanzienlijk, afhankelijk van het gebouw en de omgeving. De thermische onderbrekingsstrip kan deel uitmaken van een aluminium frameoplossing voor:
Een thermische onderbrekingsstrip en een akoestische pakking mogen niet als uitwisselbare componenten worden behandeld.
De thermisch onderbroken strip scheidt voornamelijk aluminium profielen en draagt bij aan de thermische prestaties en mechanische verbinding van het profiel. Akoestische afdichtingen en pakkingen worden ondertussen vaak gebruikt rond bewegende verbindingen, beglazingsinterfaces en andere openingen waar luchtlekkage geluidstransmissiepaden kan creëren.
Om deze reden kan een op geluidsisolatie gericht aluminiumsysteem zowel een passend ontworpen thermische onderbreking als geschikte afdichtingscomponenten vereisen.
Een thermische onderbreking voor geluidsisolatie kan niet alleen op materiaalnaam worden geselecteerd.
Het omringende aluminium profiel bepaalt hoe de strip gepositioneerd wordt en hoe het volledige frame trillingen overbrengt. De relatie tussen de thermische onderbreking, de beglazingsspouw, de framekamer en de afdichtingspunten kan bijvoorbeeld het akoestische gedrag van het voltooide samenstel beïnvloeden.
Jinxing kan de aluminium profieltekening bekijken wanneer kopers een niet-standaard doorsnede nodig hebben. Hierdoor kan de stripgeometrie rond de eigenlijke extrusie worden ontwikkeld in plaats van het aluminiumprofiel aan te passen aan een ongeschikte standaardstrip.
Jinxing produceert thermisch onderbroken profielen via een gecontroleerd proces dat materiaalvoorbereiding, extrusie, koeling, vormgeving en snijden omvat.
Voor op PA66 gebaseerde materialen kunnen inkomende controles de smeltvloei-index, het glasvezelgehalte en het vocht omvatten. Tijdens de extrusie worden de temperatuur, de treksnelheid en de koelomstandigheden gecontroleerd om de vereiste vorm van de dwarsdoorsnede te behouden.
Productiemonsters worden gecontroleerd op afmetingen en oppervlakteconditie, terwijl afgewerkte producten vóór verzending een uiterlijk- en dimensionale inspectie ondergaan. Waar nodig kunnen mechanische, thermische veroudering, waterbestendigheid en andere relevante eigenschappen worden beoordeeld volgens de toepasselijke specificatie.
Jinxing kan niet-standaard thermische scheidingssecties vervaardigen wanneer een bestaand profiel niet overeenkomt met de aluminium extrusie van de klant.
Het aanpassingsproces kan het volgende omvatten:
Profieltekening of monster → Sectie-evaluatie → Gereedschappen → Proefextrusie → Maatverificatie → Productie
Beschikbare aanpassingen kunnen speciale doorsneden, afmetingen, kleuren, snijlengtes en verpakkingsvereisten omvatten.
Voor profielfabrikanten kan Jinxing ook praktische ondersteuning bieden met betrekking tot het inbrengen van strips, het ontwerpen van profielsleuven en rolvormomstandigheden wanneer zich problemen voordoen tijdens de montage.
Het is een thermisch onderbrekingsprofiel van polyamide dat wordt gebruikt in aluminiumsystemen waarbij zowel thermische scheiding als akoestische prestaties in aanmerking worden genomen. Het onderbreekt de directe verbinding tussen aluminium profielen en kan de directe geluidsoverdracht door het frame helpen verminderen.
Nee. Een thermische scheidingsstrip is slechts één onderdeel van een akoestisch raamsysteem. Glas, frameontwerp, pakkingen, afdichtingsmiddelen, openingsconfiguratie en installatie hebben ook een aanzienlijk effect op de uiteindelijke geluidsisolatieprestaties.
PA66 GF25 biedt de stijfheid en mechanische stabiliteit die doorgaans vereist is voor thermisch onderbroken profielen. De geschiktheid ervan voor een specifiek akoestisch systeem moet worden beoordeeld samen met het profielontwerp en de akoestische vereisten van het project.
Een akoestische afdichtingsstrip is doorgaans bedoeld om lucht- en geluidslekkage door voegen of kieren te verminderen. Een thermische onderbrekingsstrip scheidt aluminium profielen en dient voornamelijk thermische en structurele functies. Sommige thermische onderbrekingsontwerpen kunnen ook bijdragen aan het akoestische gedrag van het complete aluminium systeem.
Typische toepassingen zijn onder meer aluminium ramen, deuren, vliesgevels en andere thermisch gescheiden architectonische aluminiumsystemen waarbij geluidsbeheersing een extra ontwerpoverweging is.
Ja. Jinxing kan niet-standaard doorsneden ontwikkelen op basis van aluminiumprofieltekeningen of fysieke monsters en het profiel aanpassen aan de vereiste holte- en mechanische aangrijpingsomstandigheden.
Sommige materiaal- en componenteigenschappen kunnen afzonderlijk worden getest, maar de geluidsisolatie van een afgewerkt raam, deur of vliesgevel is normaal gesproken een prestatie op systeemniveau. De vereiste testmethode moet daarom worden bevestigd volgens de projectspecificatie.
